模拟量常用于表示工程过程中的物理值，它反映的是一种实时变化的参数，比如锅炉控制过程中要检测的温度，压力，液位，包括电机运行的频率，电流等。模拟量的表现形式与开关量不同，开关量用0和1表示，而模拟量常用一种变化的物理值表示，如电流，电压，电流用0-20ma或4-20ma，电压用1-5v，1-10v等。

plc是如何读取模拟量的呢？首先四个环节是必不可少的。

一、现场变送器。对于读取现场的生产过程值就要安装变送器，变送器将工程信号转化为标准的模拟量信号，也就是说将温度，压力等，转化为4-20ma等信号。

二、中间链路，也就是电缆，对于模拟量仪表的接线，常用屏蔽电缆，屏蔽电缆的屏蔽层要接地，同时仪表外壳等也要接地，防止信号被干扰。

三、plc模拟量通道，为什么说是通道而不是模块呢，这个主要是跟plc的型号有关，一些小型plc上会集成多种的通道，如西门子的200系列plc，就会集成开关量的输入输出通道，或者再集成几个模拟量通道。而中大型的plc都为模块化形式，采集模拟量需要模拟量模块才能完成。

西门子200PLC中AIW0表示第一个模拟量通道地址。

AIW0，是S7-200上的第一个模拟量通道的地址；依次地，AIW2是第二个通道，AIW4是第三个通道，AIW6是第四个通道。

PLC将模拟量值(如温度或电压)转换成1个字长(16位)的数字量。

可以用区域标识符(AI)、数据长度(W)及字节的起始地址来存取这些值。

EM235是西门子PLC模拟量扩展模块，4入1出，多种量程设置，通过内部DIP开关可设为量程0---5V，四个模入通道分别在程序中对应Aiw0、Aiw2、Aiw4、Aiw6（当然是在上游无模入通道或模块的情况下），均为整形，各占2字节，量程0---5V对应0--32000（单极性）。

因为模拟输入量为1个字长，且从偶数位字节(如0、2、4)开始，所以必须用偶数字节地址(如AIW0、AIW2、AIW4)来存取这些值，模拟量输入值为只读数据。

四、plc内部的处理，我们说下模拟量模块的作用，plc实际上不认这个4-20ma等物理量信号，所以模拟量模块的做作用就是将这个物理量信号转换为一组plc认识的数据，一般情况下专为一组整数，如32767等，各种品牌的plc之间会有些差距。

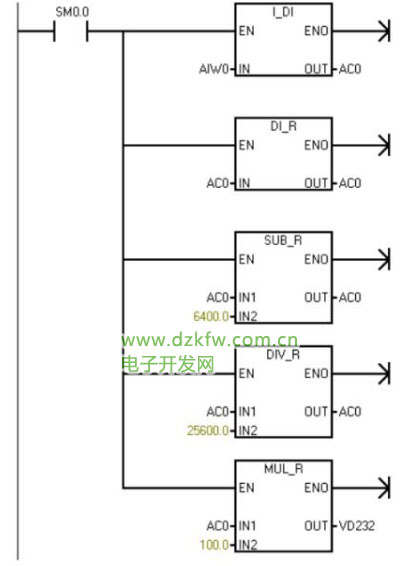

plc收到这个整数后，还需要经过一个整数到实数的过程，需要一个转换指令，然后程序才能调用这个物理过程值。
