西门子PLC S7-200模拟量扩展模块EM235测量温度和监视指定温限

作者:佚名    文章来源:本站原创    点击数:2845    更新时间:2023/5/8

一、用PT100电阻温度传感器测量温度并监视温度

     本例讨论如下内容:用模拟量扩展模块EM235测量温度和监视指定温限,在该模拟量模块的一个输入通道上连接PT100温度传感器。

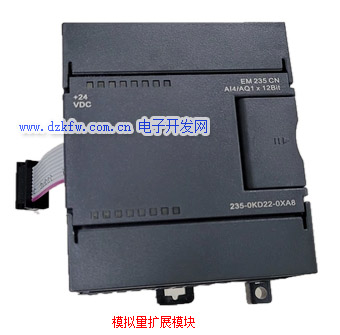

EM235模拟量扩展模块

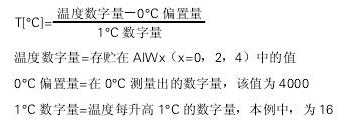

为了把PT100的随温度变化的电阻转换成电压,模拟量输出作为恒电流源而使用,即输出12.5mA随电流供给PT100传感器。在这个电路中,产生了5mV/0C的线性输入电压。EM235把这个电压转换成数字量,程序周期性地读这些数字量,并将所读的这些数,利用下面的公式计算出温度。

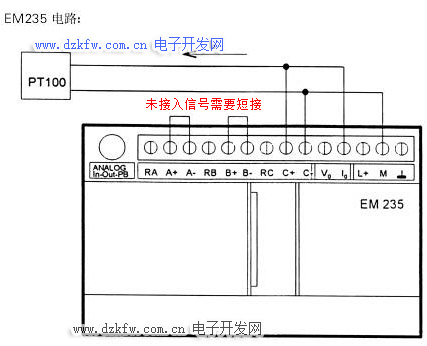

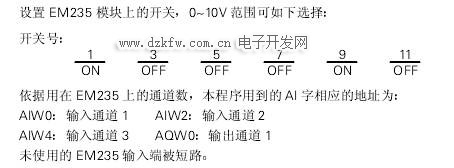

硬件描述

温度传感器:

PT100是铂电阻温度传感器,它适用于测量-60到+400度之间的温度。

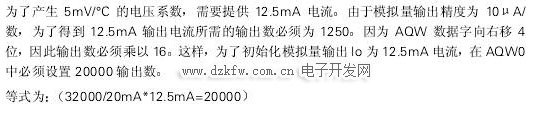

计算PT100所需电流

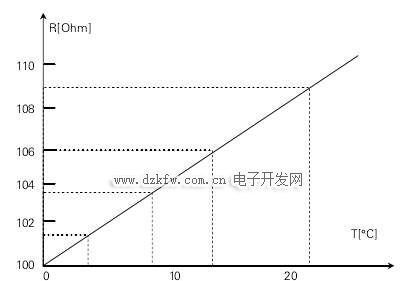

PT100在0度时电阻为100,随着温度的变化电阻星线性变化,大约是每摄氏度0.4欧姆。









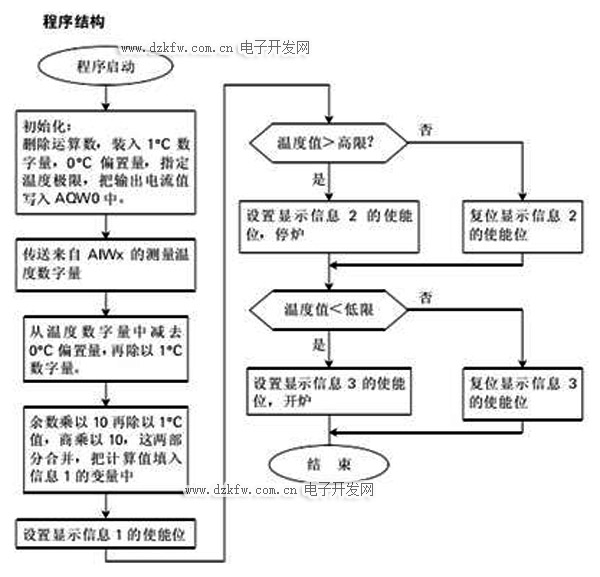

二、西门子plc S7-200模拟量读取程序梯形图实例

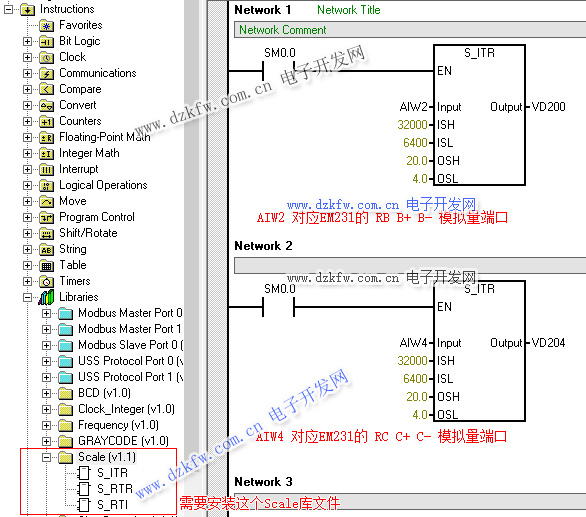

模拟量采集梯形图程序如下:

西门子plc S7-200模拟量读取程序梯形图实例



 V4.0 STEP 7 MicroWIN SP9软件需要安装新的库文件下载地址:

S7-200库文件(全),STEP7软件的库文件及一些学习资料 http://www.dzkfw.com.cn/Soft/ruanjian/90.html

另外可以参考SMART库文件添加教程:http://www.dzkfw.com.cn/Soft/ruanjian/88.html

西门子S7-200的PLC CPU224XP后带二个EM235请问输入地址AIW如何编
CPU 224 XP 自带1个模拟量输出 AQW0,两块EM235 带2个模拟量输出AQW2 AQW4
CPU 224XP 自带2个模拟量输入 AIW0 AIW2 3块EM235 带4输入 AIW4 AIW6 AIW8 AIW10(具体模拟量输入地址,根据实际进行调整)
