(1)模拟量值和A/D转换值的转换是成线性关系的。假设模拟量的标准电信号是A0～Am（如4～20mA），A/D转换后的数值为D0～Dm（如6 400～32 000），设模拟量的标准电信号是A，A/D转换后的相应数值为D，由于是线性关系，函数关系A=f(D)可以表示为数学方程：
    A=(D-D0)×(Am-A0)/(Dm-D0)+A0
    根据该方程式，可以方便地根据D值计算出A值。将该方程式逆变换，得出函数关系D=f(A)可以表示为数学方程：
    D=(A-A0)×(Dm-D0)/(Am-A0)+D0
    (2)具体举一个实例，以S7-200和4～20mA为例，经A/D转换后，得到的数值是6 400～32 000，即A0=4，Am=20，D0=6 400，Dm=32 000，代入公式，得出：
    A=(D-6400)×(20-4)/(32000-6400)+4
    假设该模拟量与AIW0对应，则当AIW0的值为12800时，相应的模拟电信号是6400×16/25600+4=8mA。

例如，当输入模拟量设定为电流信号的输入，在S7-200 CPU内部，电流信号0-20mA对应于数值范围0-32000；但是对于4-20mA的信号，对应的内部数值为6400-32000。那可能有学员不知道这个6400是怎么算来的？其实这里的数字量和电流是成正比的，只需要按比例去算就可以了。因为电流信号0-20mA对应于数值范围0-32000，那么1mA对应的数字量就是32000/20=1600，而4mA对应的数字量就等于4*1600，等于6400。（这里是以S7-200 PLC来作为举例，对于S7-200 SMART S7-300 400等等PLC也是同理的，只是对应的数字量不同而已）
不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。比如有3个温度传感变送器：
（1）、测温范围为 0~200 ，变送器输出信号为4～20ma
（2）、测温范围为 0~200 ，变送器输出信号为0～5V
（3）、测温范围为 －100 ~500 ，变送器输出信号为4～20ma
（1）和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3)传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。
下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：
对于(1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma电流信号 ,20ma
对应数子量=32000，4 ma对应数字量=6400；
对于（2）传感变送器用的模块，其模拟量输入设置为0～5V电压信号，5V对应数字量=32000，0V对应数字量=0；

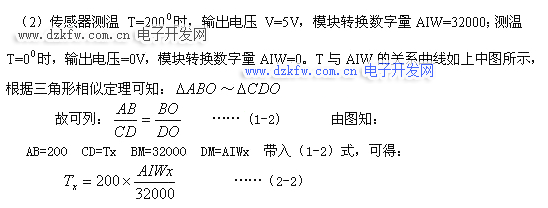

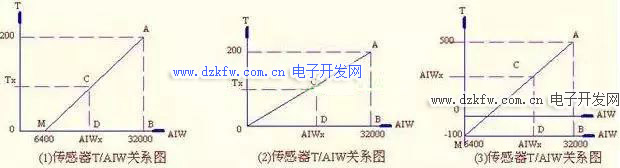

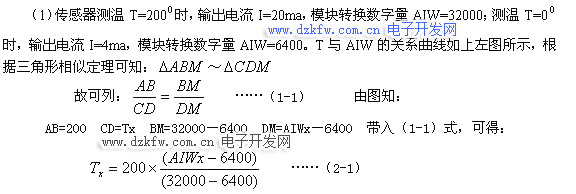

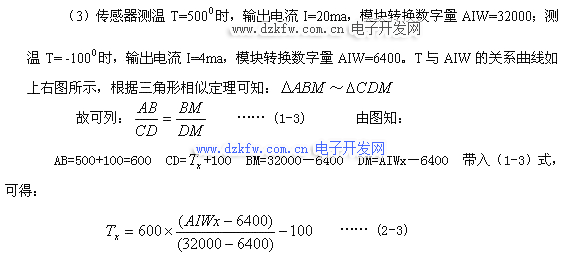

这3种传感変送器的转换公式该如何推导的呢？这要借助与数学知识帮助，请看下图：
