模拟量（Analog）是指可以连续变化的物理量，例如温度、电流等。在模块式的PLC产品中，有专门的模拟量处理模块，包括模拟量输入模块和模拟量输出模块。前面的文章我们介绍过西门子S7-200 smart PLC的模拟量输入模块（见参考文章），今天这篇文章，我们来聊聊如何使用S7-200 Smart的模拟量输出模块（Analog Output Module）。

模拟量输出模块实现这样一种功能：把CPU的运算结果（数字量）转换成标准的电压信号或电流信号进行输出。这种电压或电流信号，通过电缆输入到执行机构中。随着输出电压或电流信号的变化，执行机构也相应的发生变化。这种模拟量输出信号，可用于例如变频器的模拟量给定。

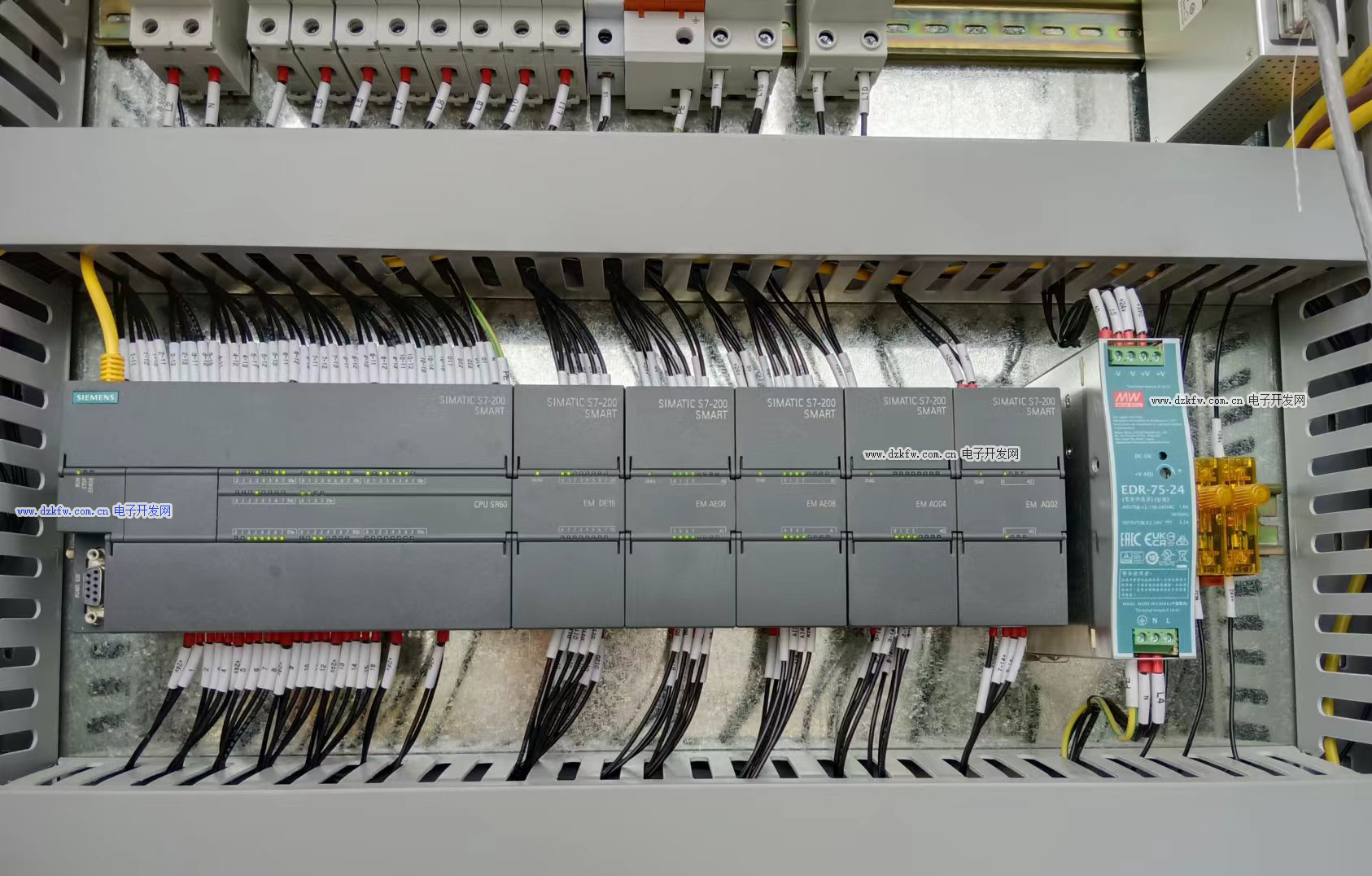

S7-200 SMART PLC电柜的一个例子：

例如：我们可以把模拟量输出模块和比例阀相连，通过输出信号的大小，来控制比例阀的开度（可在0%~100%之间连续变化）。

常见的模拟量电压信号包括：±5V，±10V；

常见的模拟量电流信号包括：0~20mA；4~20mA；

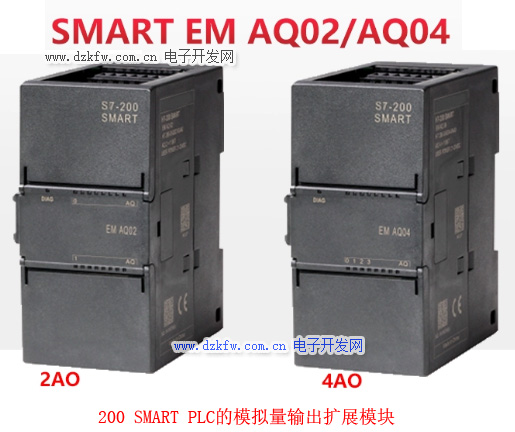

S7-200 smart有两款模拟量输出模块：EM AQ02和EM AQ04。

EM AQ02有两路模拟量输出，可以输出±10V的电压信号，或者0~20mA（4~20mA）的电流信号；其外观如下图：


EM AQ02有上下两排接线端子，上面为X10，下面为X11。

X10的1号为24V正极，2号为负极，3号为功能接地。

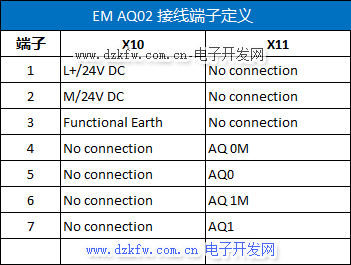

X11的4号和5号为模拟量通道0（channel 0），其中4号为负极；6号和7号为模拟量通道1（channel 1），其中6号为负极；如下表：


模拟量模块的输出接线比较简单，只需要将通道的正负连接到执行机构即可（正负极不要接反）。

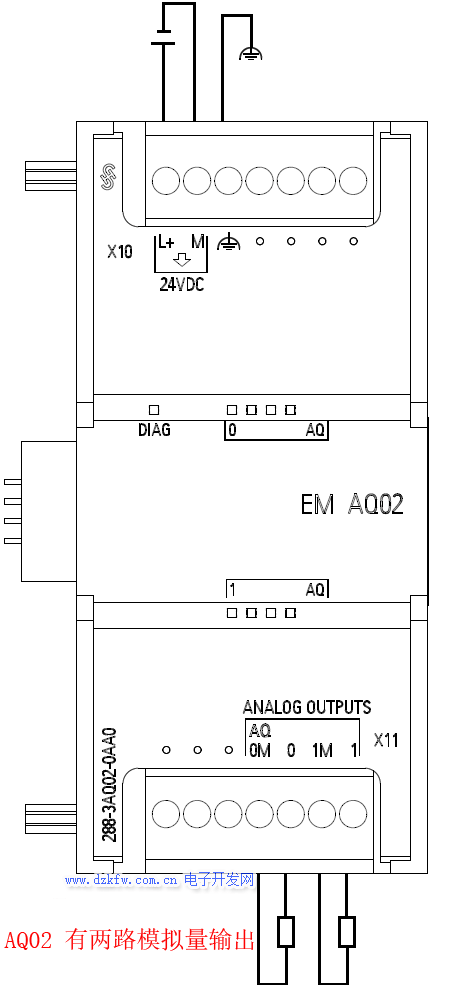

EM AQ02的接线图如下：


另一款模拟量输出模块EM AQ04有四路模拟量输出，可以输出±10V的电压信号，或者0~20mA（4~20mA）的电流信号；

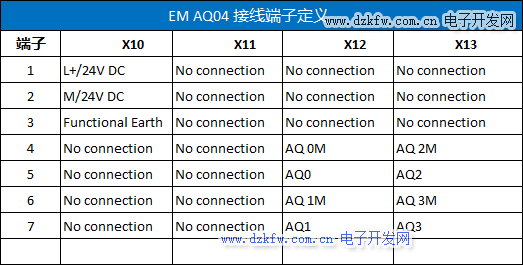

EM AQ04有四排接线端子，上面为X10和X11；下面为X12和X13。各接线端子的定义如下表：

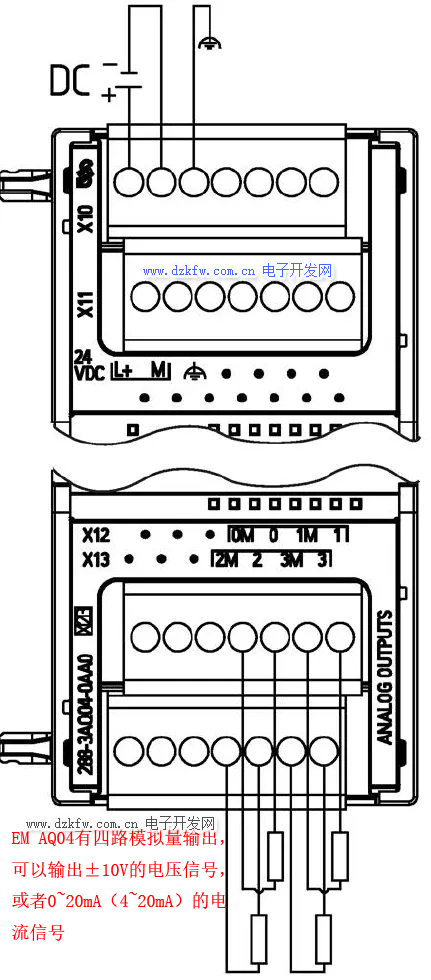

EM AQ04的接线原理图如下：


好了，关于S7-200 smart的模拟量输出模块就先介绍到这里
