一、实验目的

1.掌握定时指令的基本应用。

2.进一步掌握S7-200 PLC的逻辑指令。

3.进一步掌握编程软件的使用方法和调试程序的方法。

二、实验内容

1.系统组成

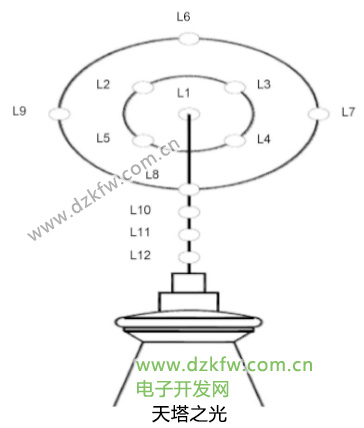

该系统是模拟天津电视塔夜灯控制系统而设计的，主要由9个环形设计的彩灯组成，通过进行彩灯亮、灭先后的顺序控制，来实现五彩灯光的点缀效果。其面板结构示意图如图3-29所示。

2.控制要求

按下起动按钮，灯L1亮2s后熄灭；改为灯L2、L3、L4、L5一起亮，2s后又熄灭，改为灯L6、L7、L8、L9一起亮，2s后又熄灭，灯L1又重新亮，依此循环下去。按下停止按钮，所有灯灭。

3.输入/输出分配

1）输入：起动按钮—I0.0；停止按钮—I0.1。

2）输出：L1—Q0.0；L2—Q0.1；L3—Q0.2；L4—Q0.3；L5—Q0.4；L6—Q0.5；L7—Q0.6；L8—Q0.7；L9—Q1.0，共9盏灯。

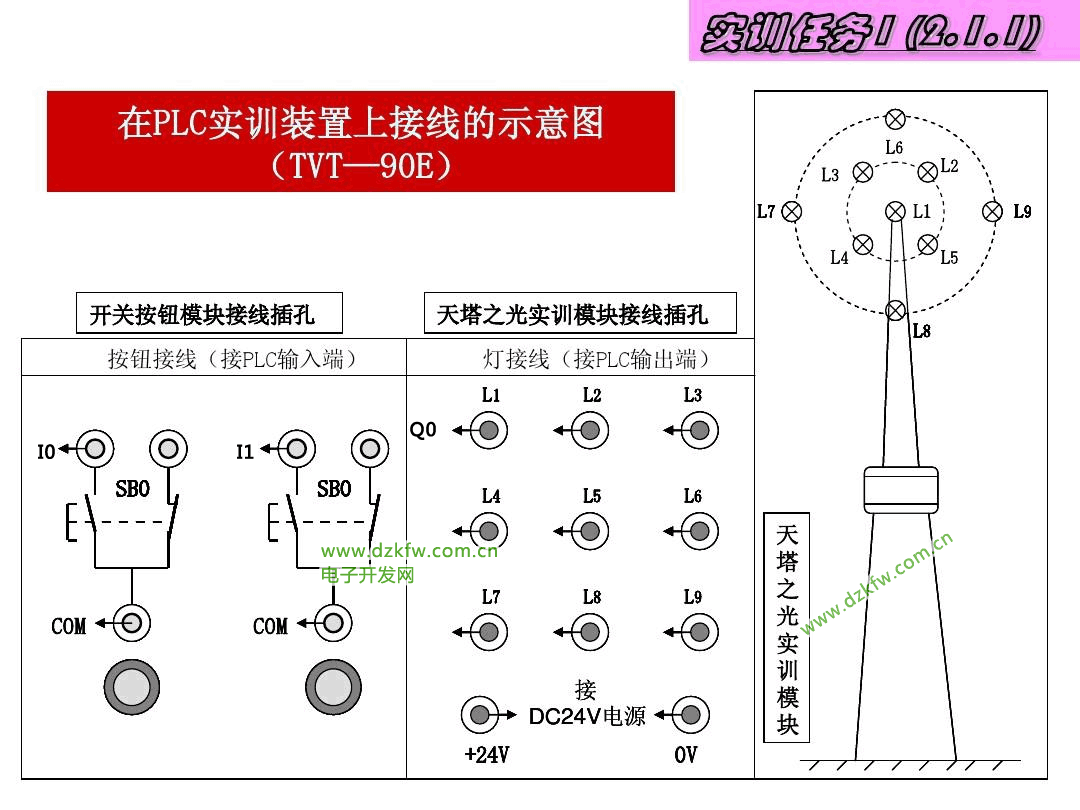

4.PLC对外接线图输出口用了9个，都是直流24V供电，如图3-30所示。

5.实验参考程序

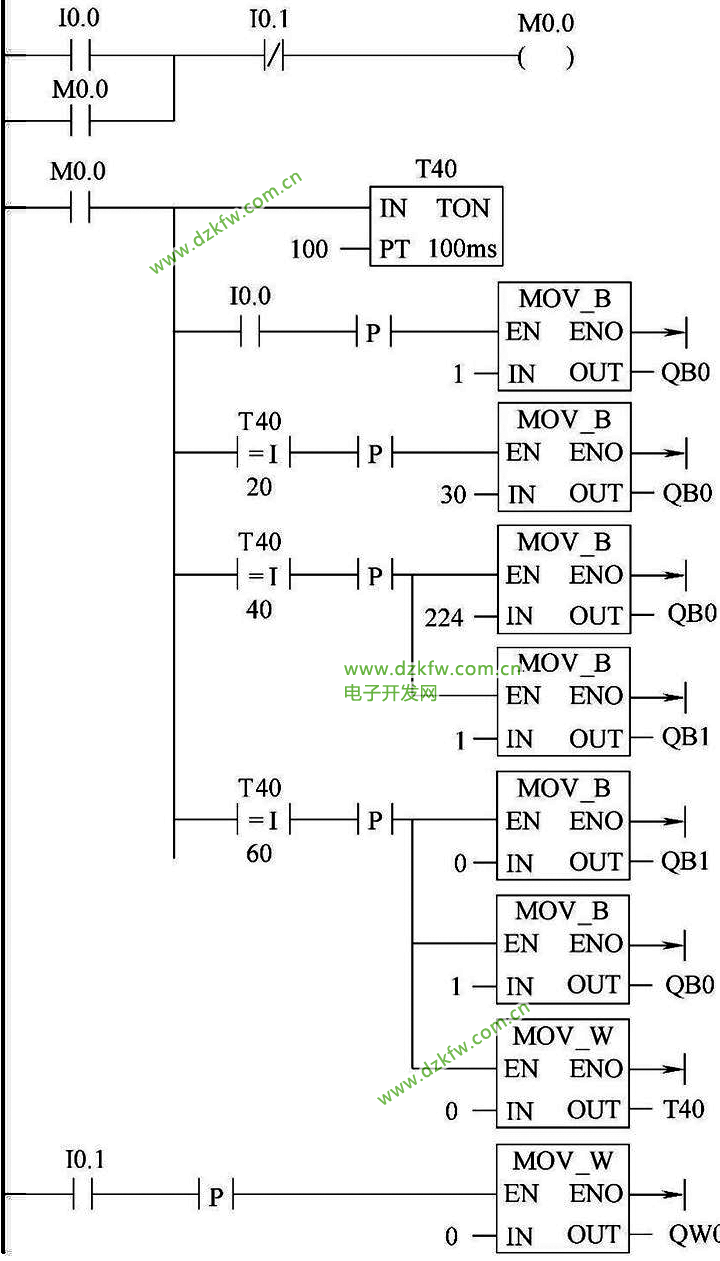

因控制要求并不复杂，程序易编易懂，2个方案供参考。使用比较指令以及送数指令，如下图所示。
