恒压供水水路系统





目前，按照我国住房和城乡建设部管网供水压力服务规范要求，城市供水服务压力为0.14MPa，这个压力只能保证供水到3~4层楼；而四楼以上的供水是二次供水的范畴。一般城市实际管网平均压力达到0.3MPa以上，远远高于国家标准，基本能够满足全市6层楼用户水压要求。但从安全运行角度考虑，个别6层或6层以上用户由于所处地理位置较高，公共供水管网水压不能满足用户使用要求时，必须增加二次供水设施。

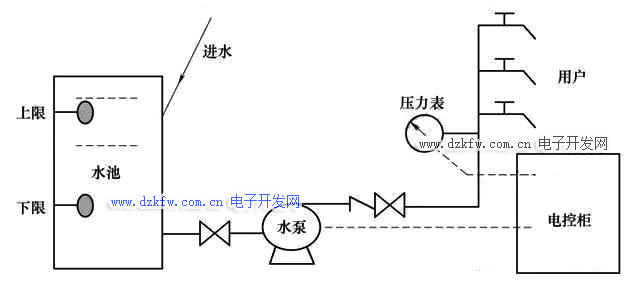

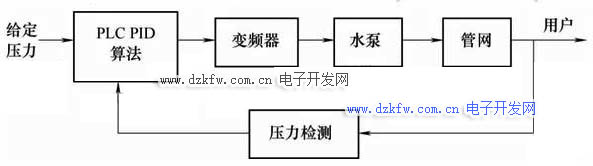

二次供水系统，现在一般使用如上图所示的恒压供水系统。为了满足生活用水和消防用水，一般还设置这两档压力值，平时按照生活用水压力供水，当有火灾发生时可以手动或者自动切换到消防压力供水，本例消防供水压力设置为0.90MPa。

西门子plc smart的恒压供水系统梯形图:







恒压供水系统控制程序，包括子程序、中断程序和主程序。

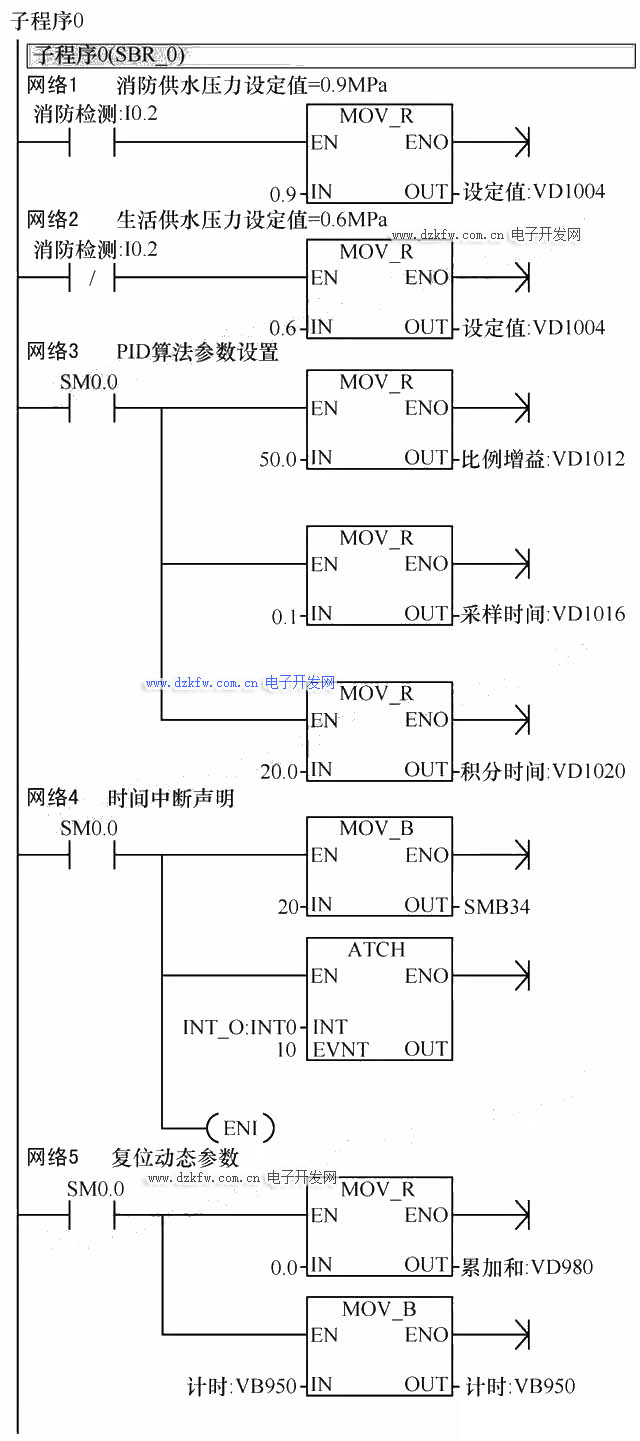

子程序为声明参数使用，每当开机或者消防供水与生活供水切换时被执行。

中断程序，计算五次检测平均值作为PID指令检测输入值。同时每隔100ms把实际检测值演算为PID指令标准输入值，同时把PID算法输出值也演算为实际模拟量输出值0~32000。

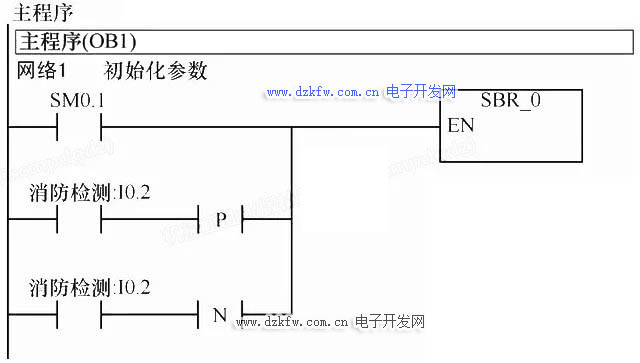

主程序，有条件地执行子程序，声明参数。
