昆仑通态TPC7062kx支持s7-200 cpu224cn通信设置

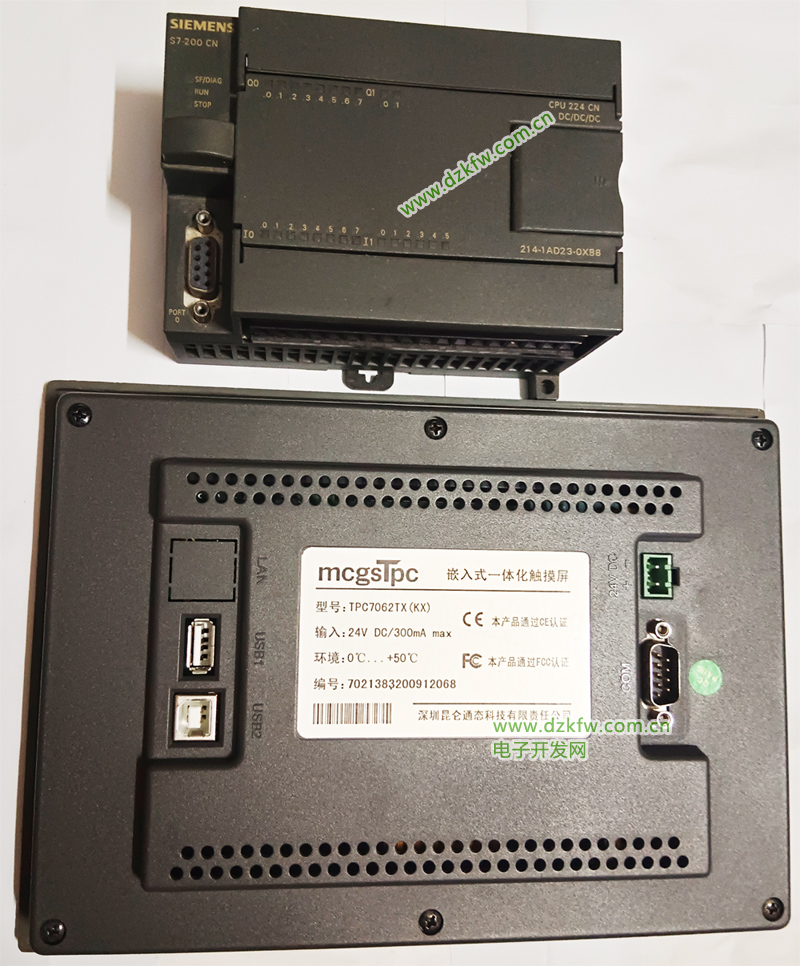

昆仑通态TPC7062kx支持s7-200 cpu224cn通信吗触摸屏是昆仑通态TPC7062kx，plc是s7-200，cpu224cn的，一个通信口的，现在的问题，组态模拟是正常的，但屏与plc通信不上，怎样设置才能通信正常。

添加串口，主要设置端口号，这里的端口号跟MCGS的端口号一致对应

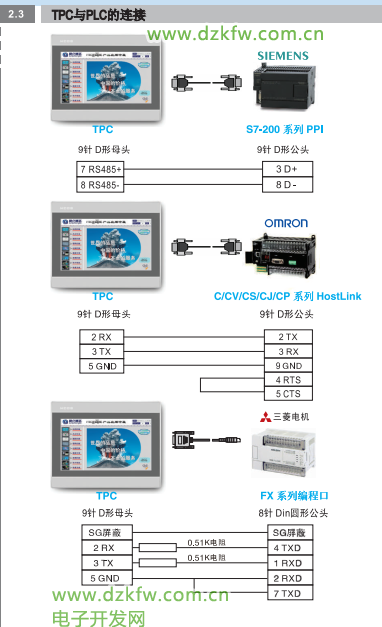

答：首先屏与PLC是怎么连接的，正常这个采用的是RS485通信，屏7脚——PLC3脚，屏8脚——PLC8脚，而模拟连接时可以用PLC的USB-PPI下载线，屏和PLC连接这个下载线就不行了。还有需要注意修改COM口，模拟时选用的是PC上的COM口，而用屏时要修改成屏的COM口，一般COM2是RS485。

昆仑通态的组态软件MCGS软件里面设备组态选择设置如下图：
