很多朋友都问我，PLC能不能像单片机一样控制数码管的显示，需要使用数组吗？

其实使用西门子PLC S7-200控制数码管非常简单，今天给大家带来一个工程实例，希望大家能够有所收获。

控制思路：西门子PLC的一个字节是8个位，而七段数码管只需要7个输出.

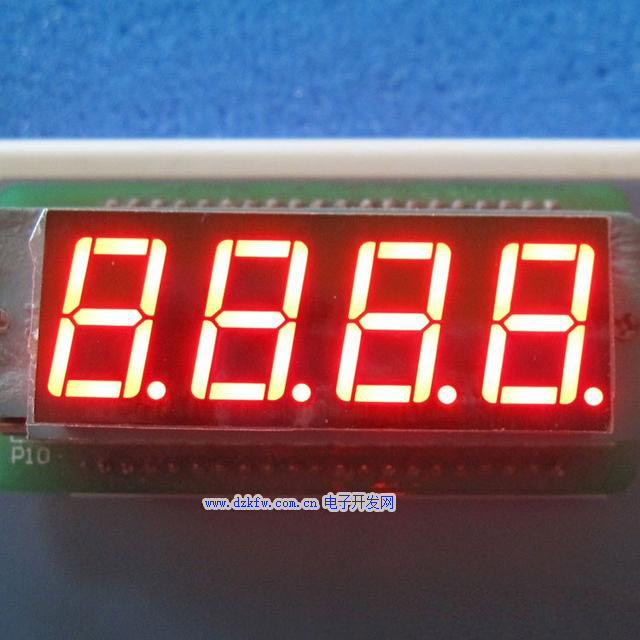

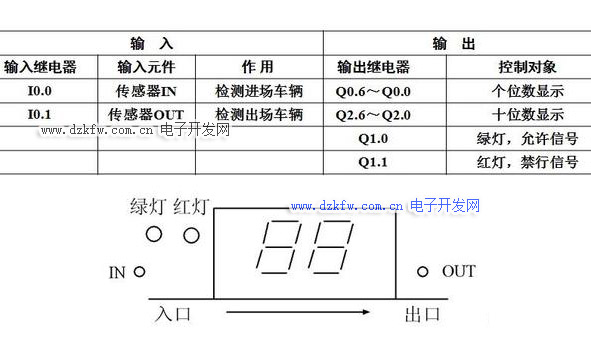

所以可以使用PLC的输出点控制数码管,比如使用QB0控制一个数码管,将Q0.0-Q0.6依次接到数码管的a-g端子上,下方有接线图.需要注意的是,按照下方接线图,数码管需要使用24V的,如果需要其他电压,请使用继电器过渡.

按照要求接完线后,使用西门子指令.

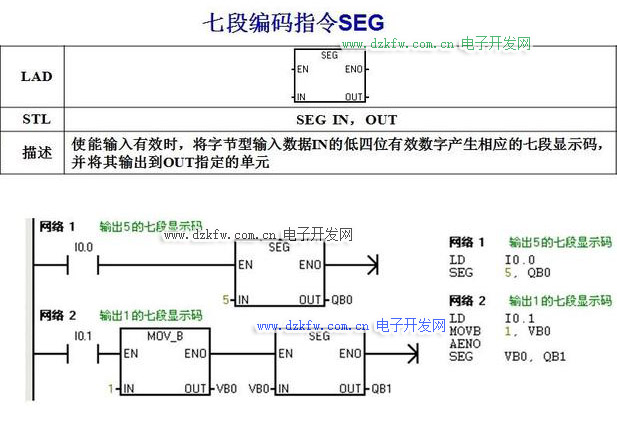

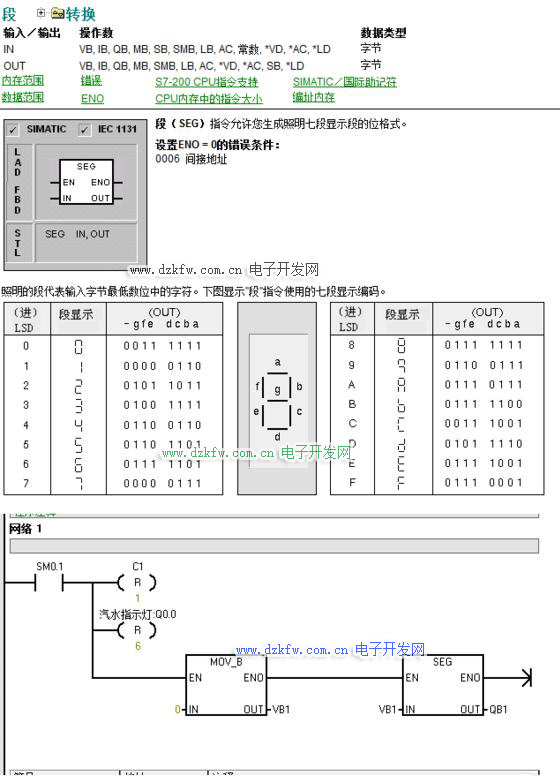

西门子有SEG指令,该指令是专为数码管而设计,只要把一个数字赋值给接好线的输出字节,就可以直接输出,非常方便,指令如下所示.但要求是接线必须按照下图的要求接线.否则无法使用.

下面给大家带来一个实例:

某停车场最多可停50辆车，用两位数码管显示停车数量。用出入传感器检测进出车辆数，每进一辆车停车数量增1，每出一辆车减1。场内停车数量小于45时，入口处绿灯亮，允许入场；等于和大于45时，绿灯闪烁，提醒待进车辆司机注意将满场；等于50时，红灯亮，禁止车辆入场。设计控制线路和PLC程序

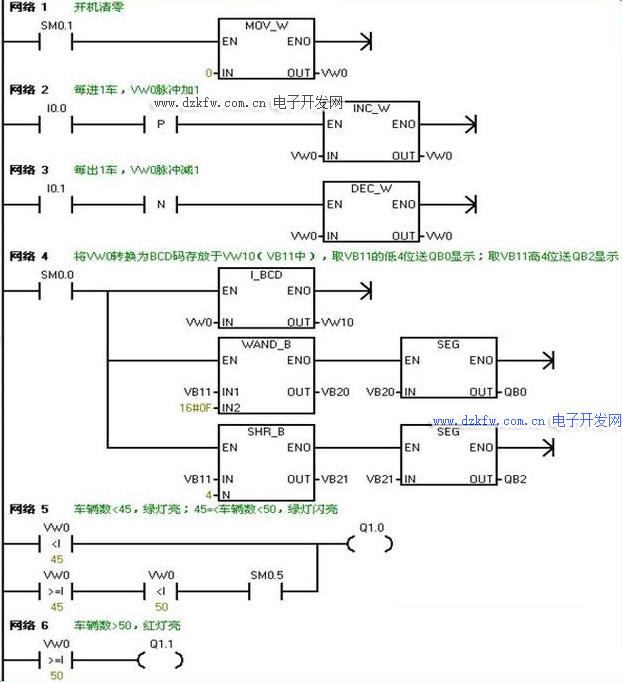

程序讲解:

输入点I0.0连接停车场进口传感器,该传感器可以使用光电开关,当有车辆进入停车场时,该输入点I0.0接通.停车计数器VW0+1.

输入点I0.1连接停车场出口传感器,当有车辆离开停车场时,该输入点I0.1接通.停车计数器VW0-1.

然后将停车计数器输出到数码管上.该值小于45时,绿灯常亮,代表该停车场停车位很富余.

该值大于45,小于50时,绿灯闪亮,代表该停车场停车位已经所剩无几,提醒驾驶人员快来停车.

该值大于等于50时,绿灯灭,红灯亮,代表该停车场停车位已满.
