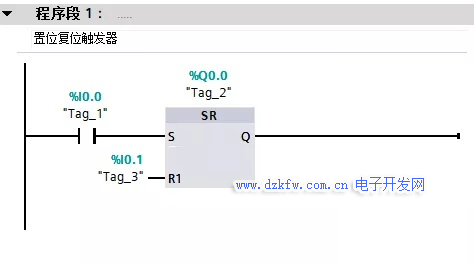

置位/复位触发器SR

SR指的是复位优先

说明：

当I0.0接通，I0.1未接通时，Q0.0置位；
当I0.0未接通，I0.1接通时，Q0.0复位；
当I0.0和I0.1都接通时，Q0.0复位。

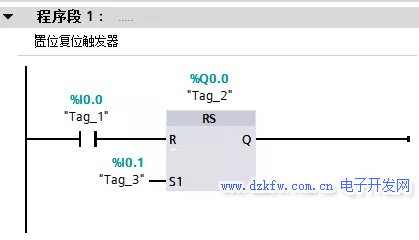

复位/置位触发器SR

RS指的是置位优先


说明：

当I0.0接通，I0.1未接通时Q0.0复位；
当I0.0未接通，I0.1接通时，Q0.0置位；
当I0.0和I0.1都接通时，Q0.0置位。
结合实例来应用一下

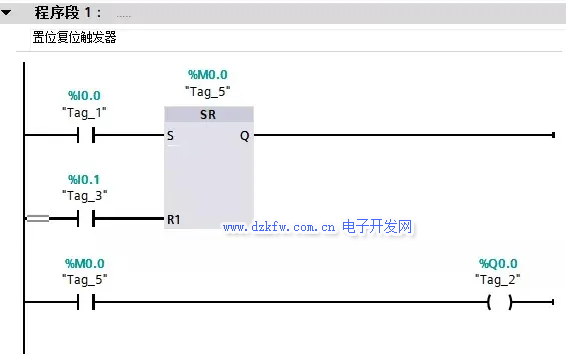

置位/复位触发器应用


说明:

当I0.0为1，I0.1为0时M0.0被置位为1，此时M0.0接通Q0.0为1。
当I0.0为1，I0.1为1时M0.0被复位为1，此时M0.0不接通Q0.0为0。
当I0.0为0，I0.1为1时M0.0被复位为1，此时M0.0不接通Q0.0为0。

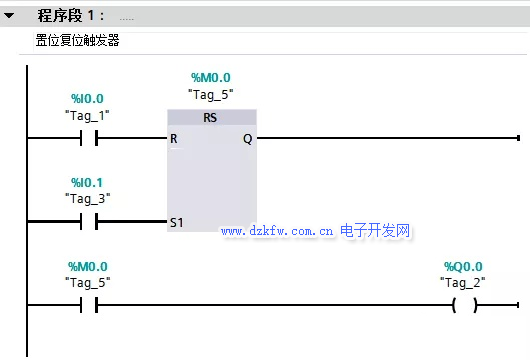

复位/置位触发器


说明:

当I0.0为1，I0.1为0时M0.0被复位为1，此时M0.0接通Q0.0为1。
当I0.0为1，I0.1为1时M0.0被置位为1，此时M0.0不接通Q0.0为0。
当I0.0为0，I0.1为1时M0.0被置位为1，此时M0.0不接通Q0.0为0。
