PLC200入门笔记1-软件安装和程序下载

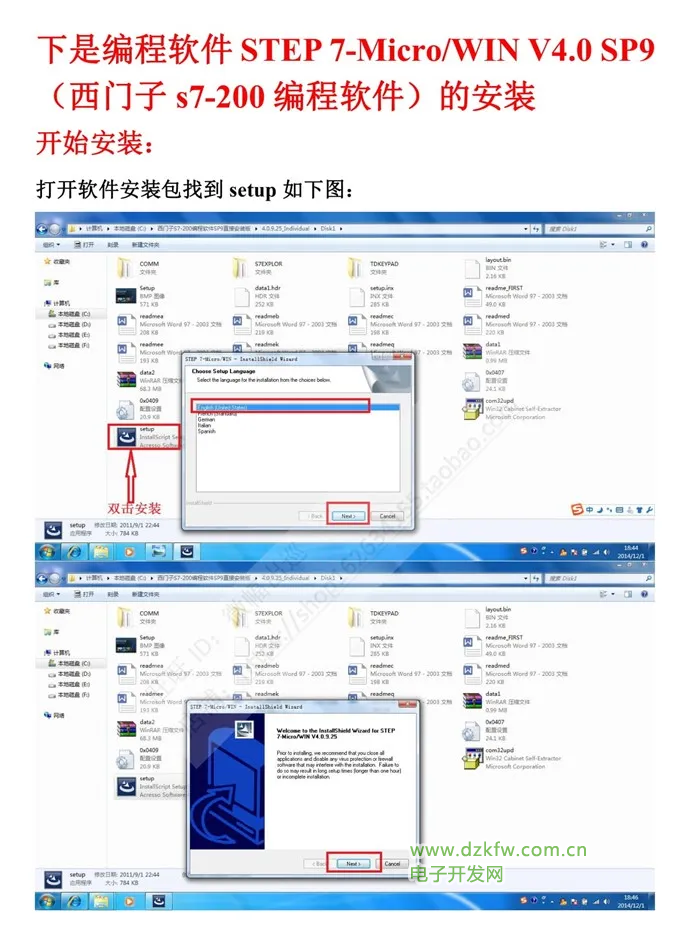

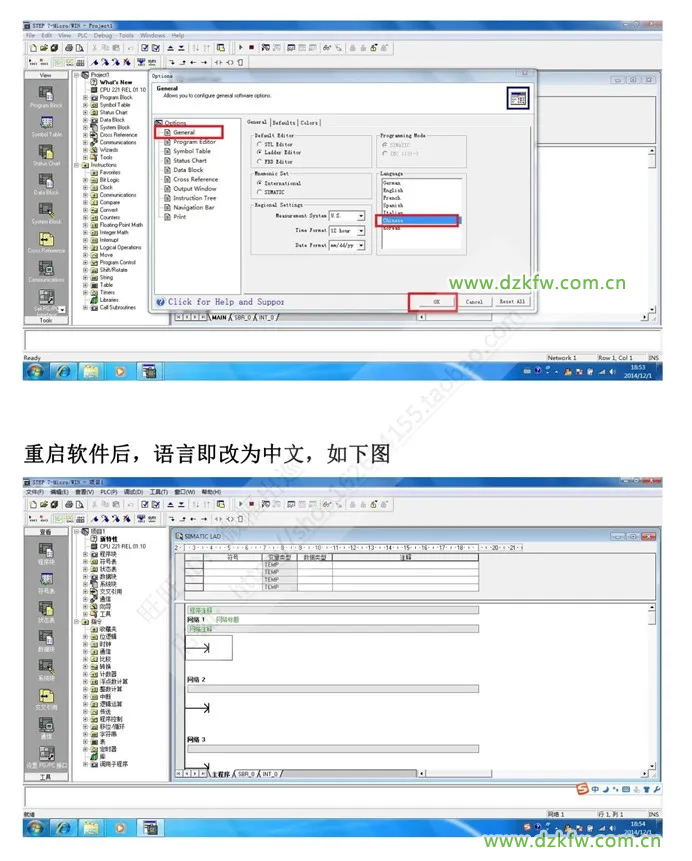

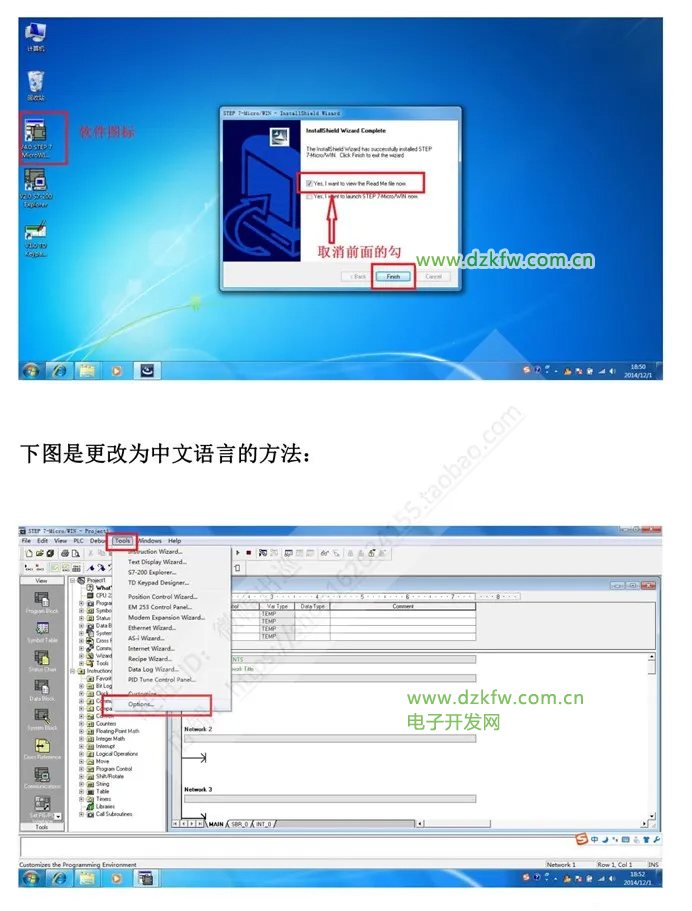

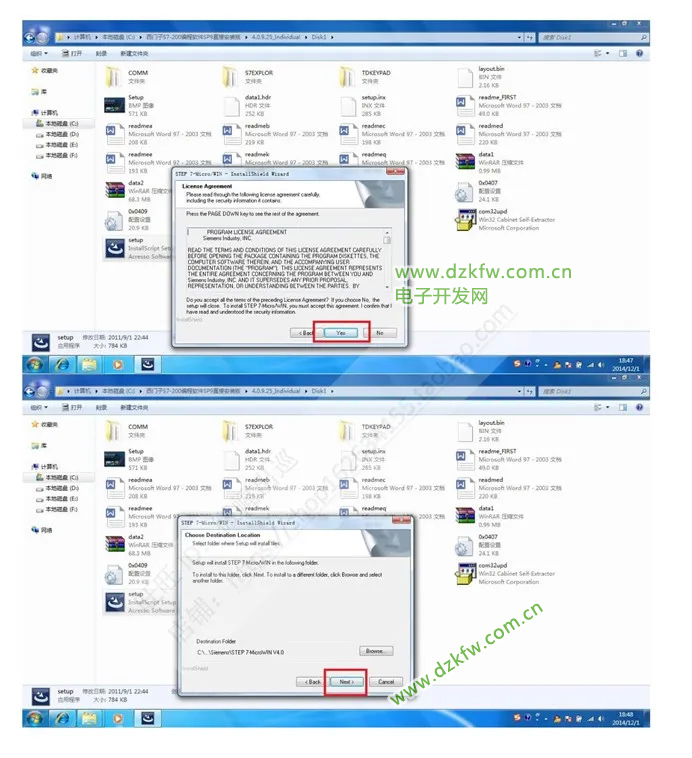

一-软件安装









二-安装库

库文件下载

http://www.ad.siemens.com.cn/club/bbs/upload/2010/20101027/62821938Toolbox_V32-STEP7-MicroWIN32InstructionLibrary.rar

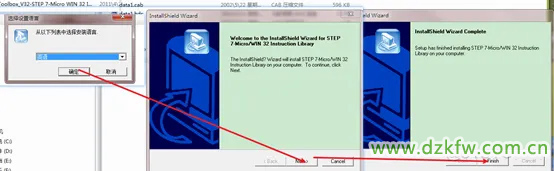

解压库文件，点击安装程序



按提示点击



查看所需指令是否添加



三-程序下载和安装通讯驱动

3.1程序下载

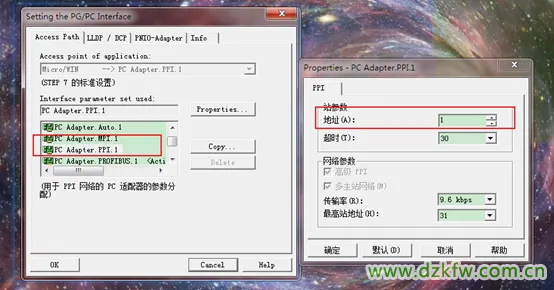

1根据下载线缆，设置PC/PG接口

这里演示的是非官方的PC Adapter USB下载线，需要安装驱动。







3.2通讯驱动

官方PC Adapter USB A2，通讯方法

需要满足的软件条件：

1. 安装 PC Adapter USB A2 的驱动

该驱动支持的操作系统为：

• Windows 7
• Windows Server 2008 R2
• Windows XP Professional SP2或更高版本
• Windows XP Home SP2或更高版本
• Windows Server 2003 Standard Edition
• Windows Vista

2. STEP 7-Micro/WIN 必须为 V3.2+SP4 或者 V4.0 以上版本。

驱动下载链接： https://support.industry.siemens.com/cs/cn/en/view/78453460

注意： 如果电脑上同时还安装了STEP 7 软件，且软件版本在STEP 7 V5.5 SP4 （包含SP4）及其以上，那么就不需要安装电缆驱动，直接按照下面的操作步骤进行通信即可。

通讯可能出现问题

plc200软件与电脑设置PG/PC时选项里没有pc/ppi的选项

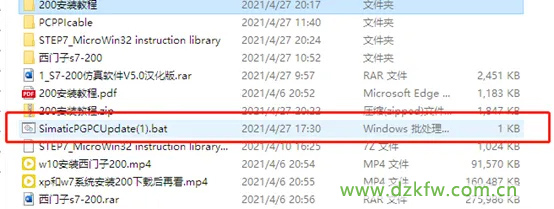

解决办法就是安装通讯驱动



驱动成功安装后，需要插上电缆，一端连接电脑，另一端与PLC 相连，并且给PLC 供电。

打开"设置PG /PC 接口"：

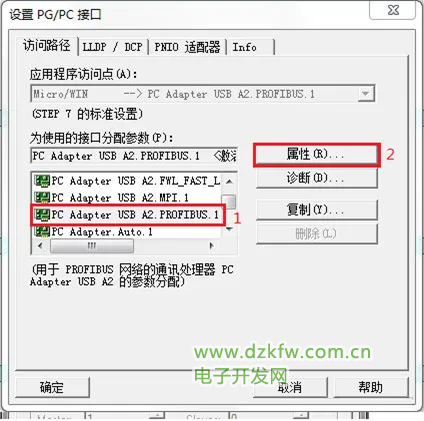

图1. 设置 PG/ PC 接口界面

1. 选择" PC Adapter USB A2 PROFIBUS.1"

2. 点击" Properties" 设置 PC Adapter USB A2 PROFIBUS.1 的属性

进入设置属性界面：

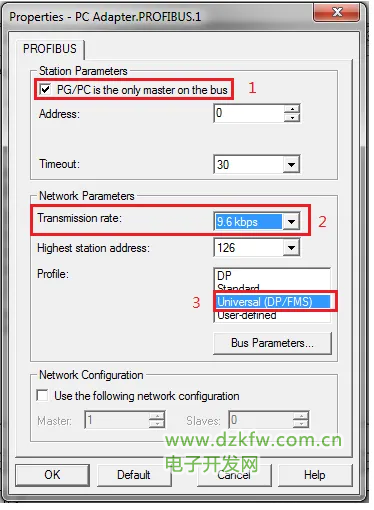

图2. 属性设置界面

1. 需要勾选" PG/PC 为总线上的唯一主站"

2. 端口波特率必须设置正确，即与 CPU 通信口的波特率保持一致

（提示：若在9.6kbps 的波特率下没有搜索到PLC 的站地址，可分别再更换为19.2kbps 或 187.5kbps 进行测试）

选择完成后，点击"OK"退出设置界面，然后回到"通信"界

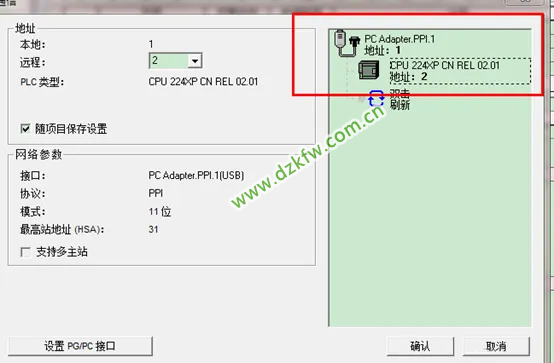

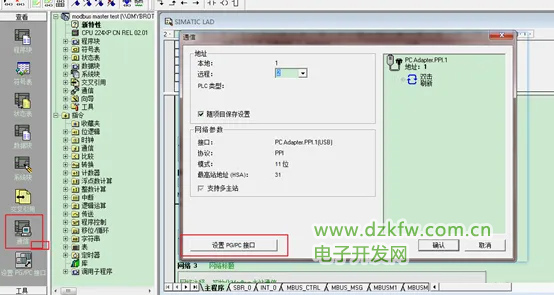

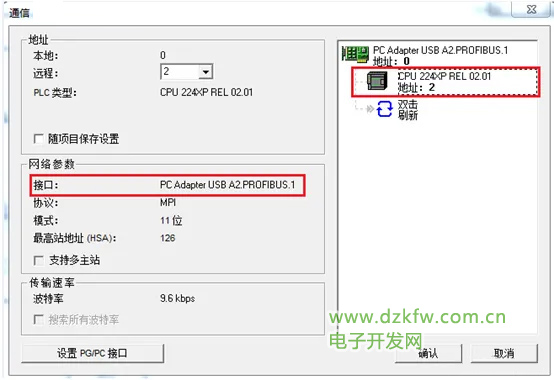

图3. 通信界面

点击"双击刷新"，搜索到S7-200的站地址及类型等信息。

更多下载线缆以及方式不同，这里不多予介绍。

四-软件操作

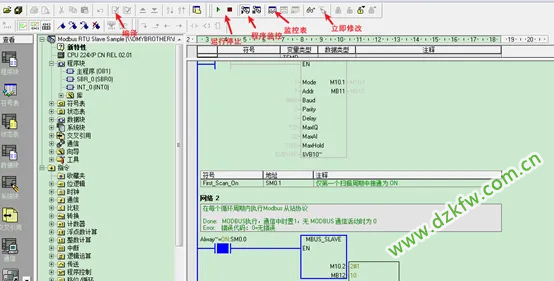

4.1组态界面



4.2符号表导入导出

没有导出导入功能

直接打开在XLS文件,框选需要复制的符号,地址,然后"复制"粘贴到S7-200的符号表中既可.

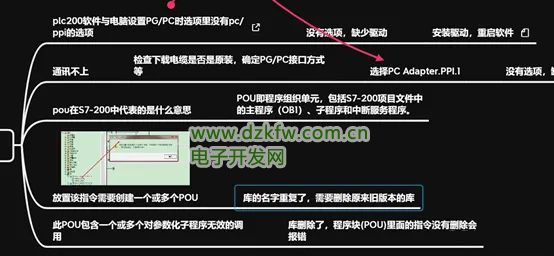

五-常见问题
