什么是PLC?看完就明白! 小型plc中型plc大型plc的区分

作者:佚名    文章来源:网络整理    点击数:3191    更新时间:2023/5/10

什么是PLC?

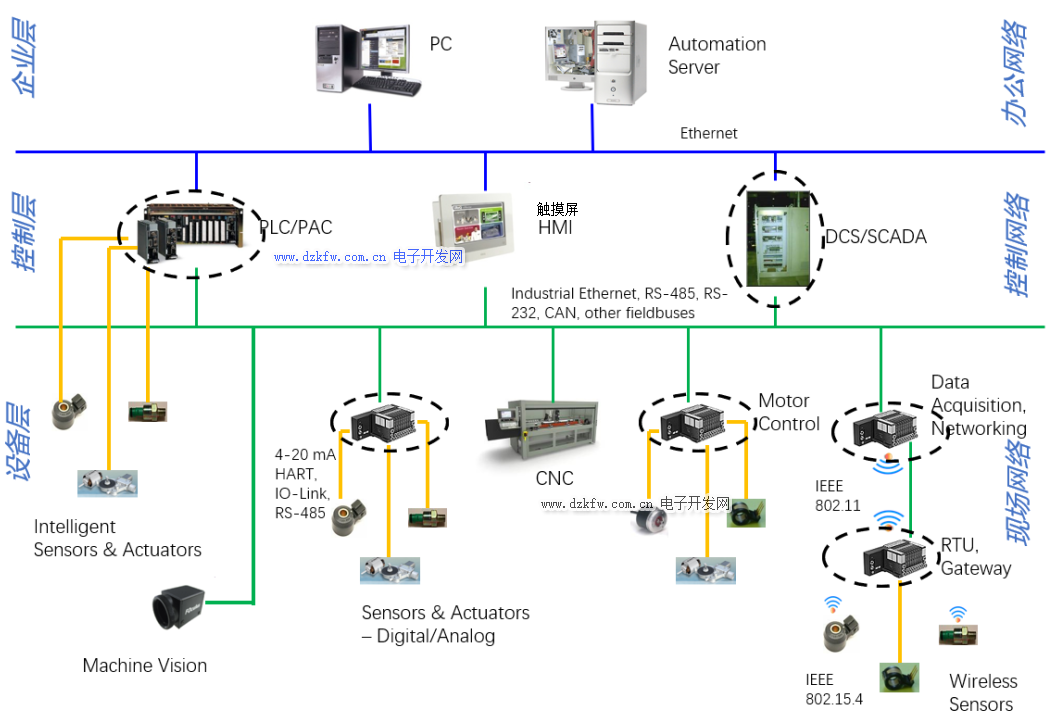

PLC(Programmable Logic Controller,可编程控制逻辑控制器)以微处理器为基础,融合计算机技术、自动化技术和通讯技术的新型工业控制装置,实现工业自动化控制中的联网通讯、人机交互、过程控制、逻辑编程等功能,具有操作简单、可靠稳定等特点。PLC控制系统由处理器、存储器、I/O接口、通讯模块、外部设备等部分组成。与通用计算机不同,PLC专门设计用于多种输入和输出排列、扩展温度范围、免疫电气噪声以及抗振动和冲击。控制机器操作的程序通常存储在备电支持或非易失性存储器中。PLC是硬实时系统的一个例子,因为必须在有间内响应输入条件并产生输出结果,否则会导致意外操作。如下图所示,是工厂自动化控制系统,PLC主要是在整个系统的控制层。


工业控制系统的组成部分



PLC的主要结构?

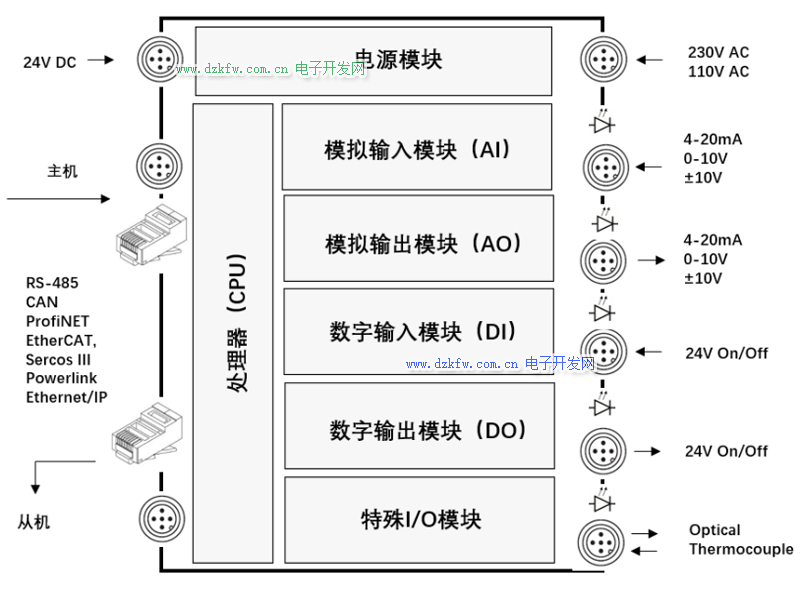

下图给出了PLC的结构中主要包括的功能模块。

PLC的结构中主要包括的功能模块,PLC的结构


1. 处理器,PLC的大脑,执行程序并控制输入输出。


2. 电源模块,实现110V/230V AC电源转换,并给PLC上所有功能模块部分供电。


3. 模拟输入模块(AI),接收模拟量输入并转换成数字信号给CPU。


4. 模拟输出模块(AO),将CPU的指令转换成模拟量输出。


5. 数字输入模块(DI),接收数字量输入并转换成数字信号给CPU。


6. 数字输出模块(DO),将CPU的指令转换成数字量输出。


PLC的分类?小型plc中型plc大型plc的区分:


小型PLC I/O点数 256点以下

体积小、价格低、功能以开关量控制为主,相对单一。适用于控制单台设备或开发机电一体化产品。市场准入门槛低,产品同质化严重,国产化程度较高,主要面向OEM市场。


中型PLC I/O点数 256点~2048点

在小型PLC功能基础上,具有较强的通信功能、数字计算能力和模拟量处理能力。适用于较为复杂的逻辑控制生产系统和连续生产过程控制。技术壁牟高,主要面向项目型市场,目前主要由外国厂商垄断。


大型PLC I/O点数 2048点以上

具有计算、控制和协调功能和强大网络结构。监视系统采用CRT显示能够显示动态流程。适用于设备自动化、过程自动化的控制和过程监控系统等。技术壁垒高,主要面向项目型市场,目前主要由外国厂商垄断。
