西门子plc S7-200系列PLC整数乘除法指令的格式及使用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-08-29

整数乘法指令(MUL-I)是:使能输入有效时,将两个16位符号整数相乘,并产生一个16位积,从OUT指定的存储单元输出。

整数除法指令(DIV-I)是:使能输入有效时,将两个16位符号整数相除,并产生一个16位商,从OUT指定的存储单元输出,不保留余数。如果输出结果大于一个字,则溢出位SM1.1置位为1。

双整数乘法指令(MUL-D):使能输入有效时,将两个32位符号整数相乘,并产生一个32位乘积,从OUT指定的存储单元输出。

双整数除法指令(DIV-D):使能输入有效时,将两个32位整数相除,并产生一个32位商,从OUT指定的存储单元输出,不保留余数。

整数乘法产生双整数指令(MUL):使能输入有效时,将两个16位整数相乘,得出一个32位乘积,从OUT指定的存储单元输出。

整数除法产生双整数指令(DIV):使能输入有效时,将两个16位整数相除,得出一个32位结果,从OUT指定的存储单元输出。其中高16位放余数,低16位放商。

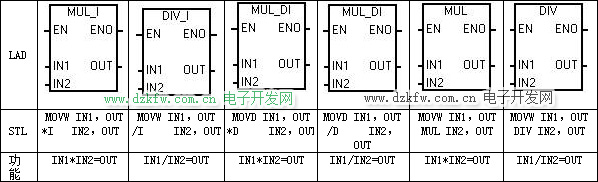

整数乘除法指令格式如表5-15所示。

整数双整数乘除法指令操作数及数据类型和加减运算的相同。

整数乘法除法产生双整数指令的操作数:IN1/IN2:VW, IW, QW, MW, SW, SMW, T, C, LW, AC, AIW, 常量, *VD, *LD, *AC。数据类型:整数。

OUT:VD, ID, QD, MD, SMD, SD, LD, AC, *VD, *LD, *AC 。数据类型:双整数。

使ENO = 0的错误条件:0006(间接地址),SM1.1(溢出),SM1.3(除数为0)。

对标志位的影响:SM1.0(零标志位),SM1.1(溢出),SM1.2(负数),SM1.3(被0除)。

西门子plc S7-200系列PLC整数乘除法指令的格式及使用 乘法除法梯形图实例 表1   整数乘除法指令格式

西门子plc S7-200系列PLC整数乘除法指令的格式及使用 乘法除法
