梯形图实例 S7-200 PLC在造粒机摇振控制系统中的应用

一、造粒机系统概述

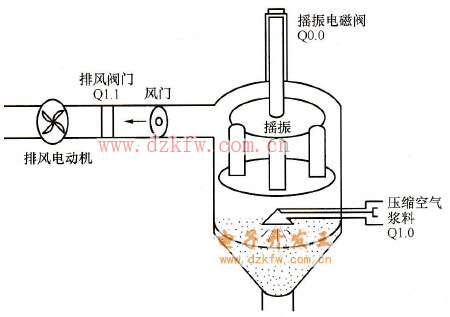

造粒机是一种可将物料制造成特定形状的成型机械，广泛应用于化工、石化、制药、食品、矿冶、环保、印染、橡胶、塑料等领域。本实例主要针对造粒机的摇振进行控制，其对应的结构图如图11-1所示。其工作过程大致如下：启动系统，浆料经进料口进入料斗，同时将压缩空气引入料斗，在造粒过程中，打开排风阀，并设置定时摇振，对浆料进行搅拌处理。当设置的摇振时间到，浆料和压缩空气关，同时关闭排风阀门，并延时一段时间。摇振操作结束后，喷雾和排风阀门再打开，继续造粒。
造粒机摇振工艺流程图

图11-1 造粒机摇振工艺流程图

本设计主要针对造粒机的摇振进行控制，在造粒过程中，设置定时摇振，当摇振时间到时，喷雾和主压（压缩空气）关，同时关闭排风阀门。摇振结束后，喷雾和排风阀门都打开，继续造粒。

二、控制系统硬件设计

1．系统输入／输出信号分析

根据上述的造粒机系统概述，可知该造粒机PLC控制系统的输入信号有：控制造粒机摇振启动，需要1个启动按钮，控制造粒机摇振停止，需1个停止按钮，所以共需要2个输入端子。

输出信号：本实例需要使用3个电磁阀来分别控制摇振、喷雾和排风阀门，所以共需要3个输出端子。

2．PLC的输入／输出分配表

根据上述对该造粒机摇振PLC控制系统输入／输出信号的分析，可设计如表11-1所示的PLC输入／输出分配表。

表11-1 PLC的输入／输出分配表

3．PLC选型

根据上述的PLC输入／输出分配表，参看表2-1，本实例中选用的PLC是西门子公司的S7-200系列小型PLC CPU222。

4．造粒机摇振PLC控制系统接线图

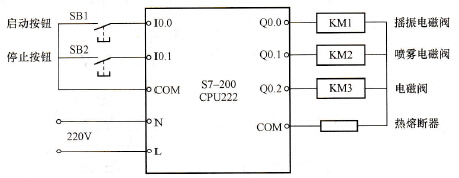

根据前述的造粒机摇振工作流程以及PLC的输入／输出分配表，可画出如图11-2所示的PLC硬件系统接线图。
造粒机摇振PLC控制系统接线图

图11-2 造粒机摇振PLC控制系统接线图

三、造粒机摇振PLC控制程序

按照前述的造粒机工作原理，其造粒过程可描述如下：按启动按钮，I0.0输入为1，I0.0由动合变为动断，辅助继电器M0.2线圈得电，动合触点吸合并自锁，然后辅助继电器M0.1动断触点通电，启动定时器T60，定时10ms。此时，T60的动合触点闭合，使计数器C1开始计数，计60次，C1的动合触点接通，使辅助中间继电器M0.0线圈得电，动断触点接通，使C1复位，同时T60动合触点吸合使辅助继电器M0.1动断触点断开，T60被复位，这样循环下去，C1就每1s (1000ms)计数一次。

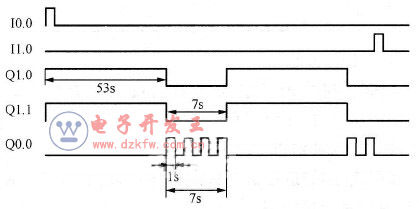

当计数值大于0小于54s时，即54s时间内喷雾和风门开，摇振关。当计数值大于54s小于60s时，即在6s时间内摇振开，喷雾和风门关。在程序下一次扫描时，M0.2动合触点继续接通，使T60动合触点得电，动断触点断开，C1又开始计数，这样一直重复上述控制过程，直到停止按钮I1.0输人为1，I1.0动断触点断开，辅助中间继电器M0.2线圈失电，其动合触点断开，控制过程终止。与该过程相对应的造粒机摇振工艺流程图如图11-3所示，该过程对应的时序图和控制逻辑图分别如图11-4和图11-5所示。

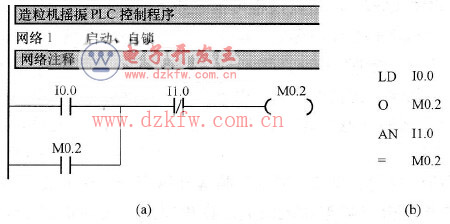

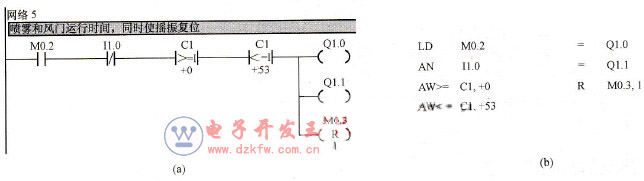

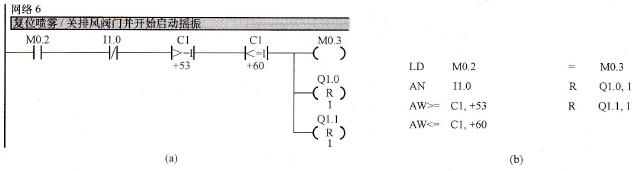

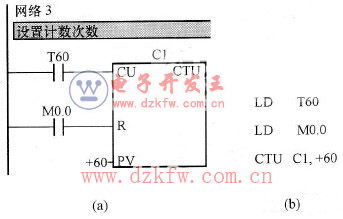

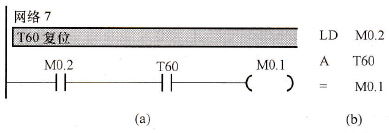

造粒机摇振PLC控制程序如图11-6～图11-15所示。

(1)网络1。
造粒机摇振PLC控制流程图
