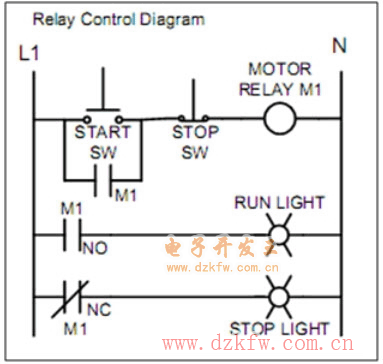

起动器具有开始和停止开关。两个开关都瞬时接触开关。启动开关是常开和停止开关是常闭。输出继电器，C1，控制3相供应到电动机。该电机具有停止，运行指示灯。

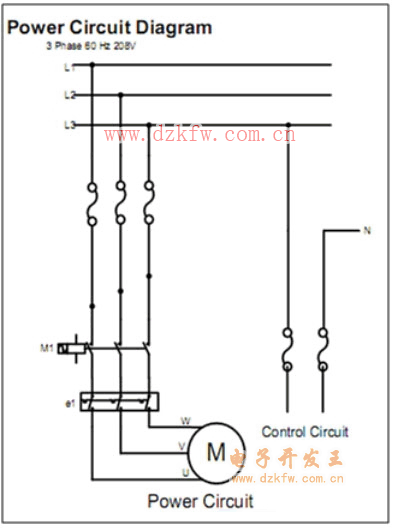

电机启停plc线路图
PLC输入时所需的数
X1-启动开关（NO）
X2-停止开关（NC）
PLC输出所需的数
Y0~电机继电器
Y1~电机运行灯
Y2~电机停止指示灯


plc编程梯形图
PLC编程梯形图描述
当启动按钮按下电机继电器M1打开并锁定，RUN灯将点亮。当停止按钮按下锁存器打开和电机继电器因此电机停止运行。
