西门子S7-200 SMART模拟量输入应用,AM03模拟量扩展模块用法

作者:佚名    文章来源:网络整理    点击数:1986    更新时间:2024/9/22

模拟量扩展模块

模拟量类型的模块有三种:普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。其中,电流包括:0-20mA、4-20mA两种信号,电压包括:+/-2.5V、+/-5V、+/-10V三种信号。

S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

STEP 7-MicroWIN SMART西门子S7-200的模拟量输入输出图文详解! 接线参考下文连接:

www.dzkfw.com.cn/Article/plcsoft/9495.html

以温度采集为例

硬件配置:ST20 CPU 、模拟量扩展模块EM AM03、温度变送器(输出信号4-20ma,量程0℃-100℃)、PT100。

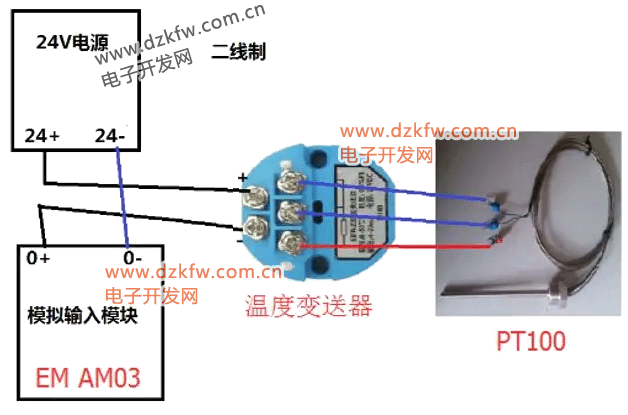

西门子PLC的以温度采集模拟量接线图,模拟量扩展模块EM AM03接线

模拟量扩展模块EM AM03接线

STEP 7-MicroWIN SMART软件设置

STEP 7-MicroWIN SMART软件设置

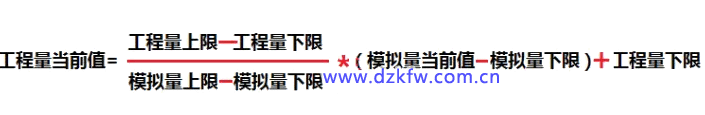

模拟量输入换算

模拟量输入换算

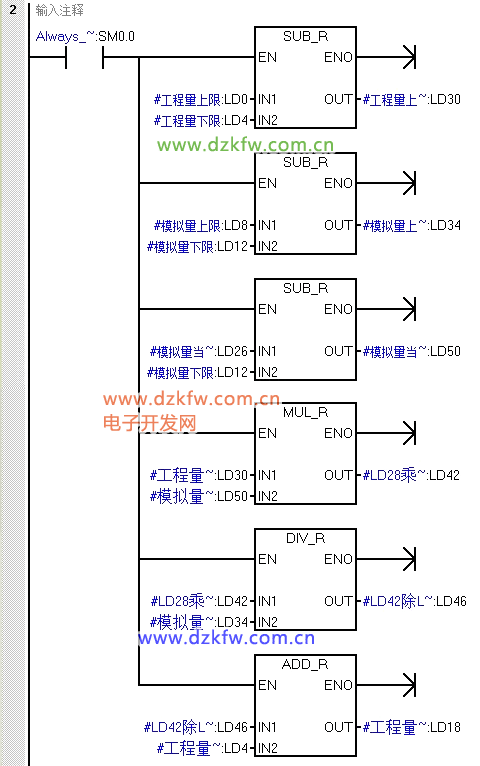

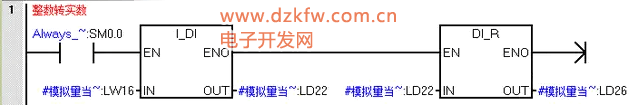

程序编写

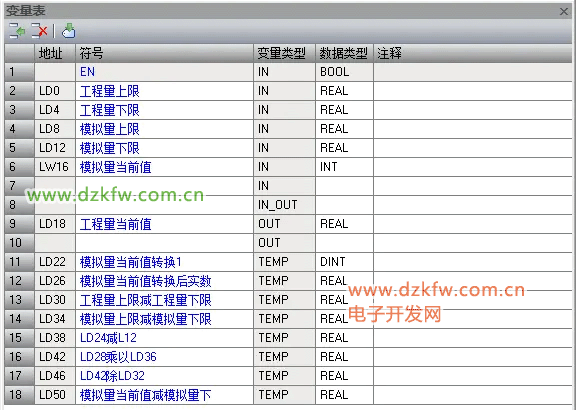

1、建立一个带参数子程序







2、调用带参数子程序

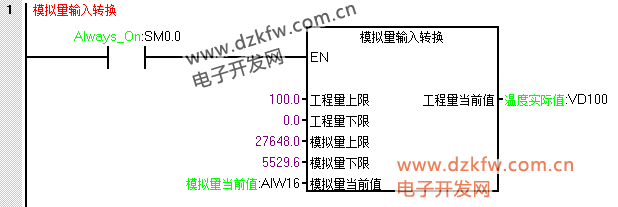

调用带参数子程序

工程量上限:量程范围最大值

工程量下限:量程范围最小值

模拟量上限:最大模拟量对应的数值(即27648对应20ma)

模拟量下限:最小模拟量对应的数值(即5529.6对应4ma)

模拟量当前值:采样的输入通道地址

工程量当前值:换算结果



欢迎大家关注我们的公众号电子开发网,更多的了解我们。


Tags:AM03,模拟量,200smart,模拟量采集
