S7-200SMART PLC设备运行累加时间梯形图实例,设备定期保养定时程序

作者:佚名    文章来源:网络整理    点击数:703    更新时间:2024/9/9

在生产中经常遇到给设备定期保养,这就根据设备的运行环境,运行时间等来确定保养周期。今天我们以西门子Smart200PLC来讲解如何设计设备运行时间记录小程序。

1.)定时器TONR和递加指令INC_W来设计;

程序解说:

当按下M10.0时,M10.2线圈得电辅助触点闭合并自锁,同时接通Q0.0和T5保持定时器;当按下M10.2后,保持型定时器T5开始计时1秒。1S=10X100MS;

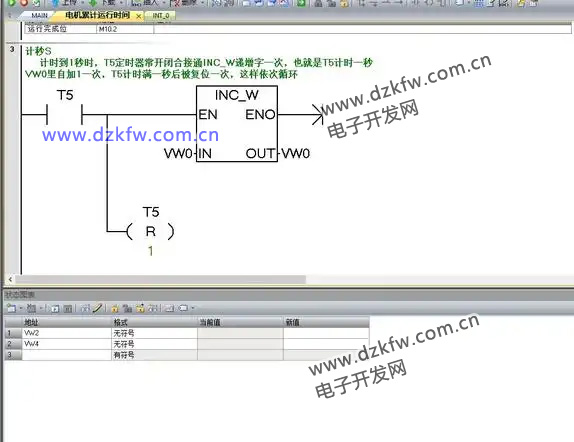

计秒程序段:

程序解说:

计时到1秒时,T5定时器常开闭合接通INC_W递增字一次,也就是T5计时一秒VW0里自加1一次,T5计时满一秒后被复位一次,这样依次循环;

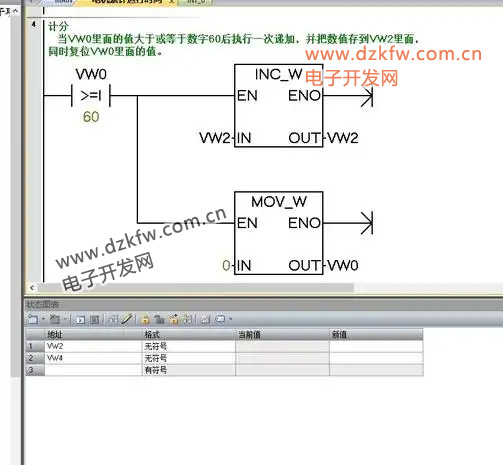

计分程序段:

程序解说:

当VW0里面的值大于或等于数字60后执行一次递加,并把数值存到VW2里面,同时复位VW0里面的值。

计时程序段:

程序解说:

当VW2里面的值大于或等于数字60后执行一次递加,并把数值存到VW4里面,同时复位VW4里面的值

2.)加法ADD_I/递加INC_W/特殊脉冲SM0.5等指令来设计设备运行程序:

程序解说:

当按下M10.3时,M10.5线圈得电,辅助触点闭合自锁,同时接通Q0.0电机输出。当SM0.5以0.5秒接通0.5秒断开的脉冲累计加,结果存到VW6里面;

程序解说:

当VW6的值大于或者等于数字60时,接通ADD_I加数一次,并把VW6里面值清0一次,这样依次工作。

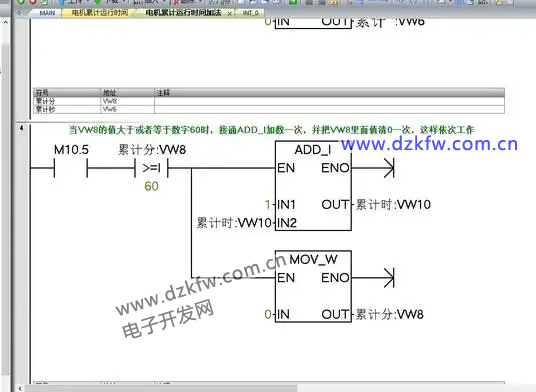

程序解说:

当VW8的值大于或者等于数字60时,接通ADD_I加数一次,并把VW8里面值清0一次,这样依次工作 。

状态图表监控:

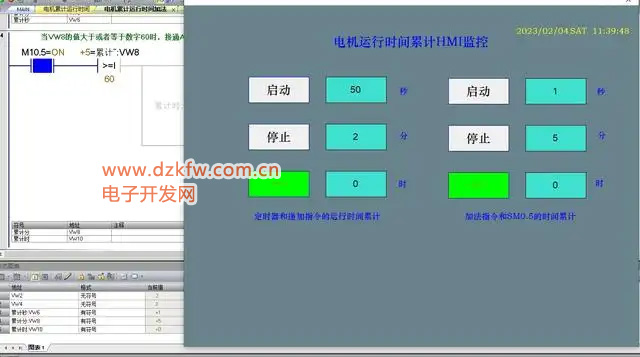

HMI监控:

以上简单的介绍两种方式写电机(设备)累计运行时间,仅供参考,若有很好的思路也可以交流一下,由于自己水平有限和时间仓促,难免有错误的地方,望广大朋友和高手批评指正,在下不胜感激!
