同志们！相信大家对于MODBUS应该不陌生吧！这个东西做自动化的即使没用过也听说过！如果你没听说过~~~~额！那就当我没说！

言归正传！

MODBUS是一种开放的通讯协议，被广泛的用于各种PLC、控制器、仪表！

但是使用过程中总是有这样，那样的问题！

那我们怎么来判断问题呢？老董的上一篇文章有问题的大致排除方法！

现在那我们来介绍一个神器~~~MODSCAN

还有另一款神器~MODSIM

先来说MODSCAN

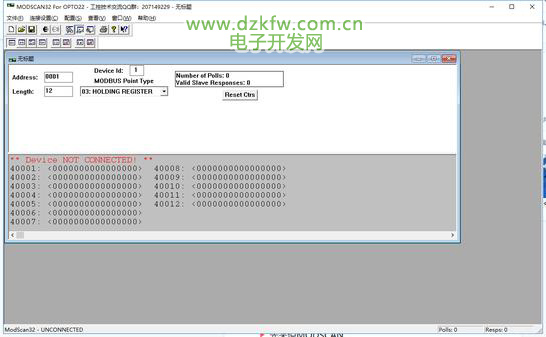

看就是这货了：

如果让老董说MODBUS要测试使用什么软件，老董直接脱口而出，是他、是他、就是它，宇宙最强！

你问我它都能干嘛？配合MODSIM简直不要太爽，他俩一个是监视控制、一个是模拟演示。

它支持显示二进制、十进制、十六进制、支持布尔型、整数型、双整数、浮点型、还有无符号整数。

支持浮点数、双整数字节互换显示。

应用场景：

PLC与仪表通讯，通不上，哪个东西有问题？

远距离通讯断了，是不是线路问题？

带上笔记本带上串口线出发吧！

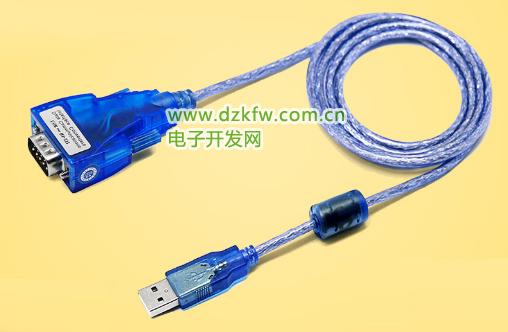

首先插上串口线，就是这货：

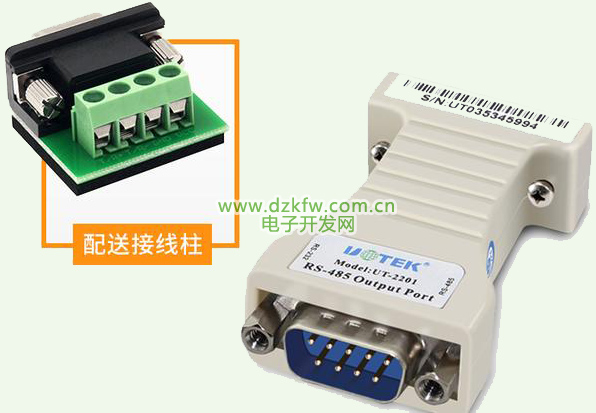

再加上这货：

好了，全活！

软件是绿色版的！

先把串口线的USB插到电脑上，然后右键单击我的电脑--选择管理

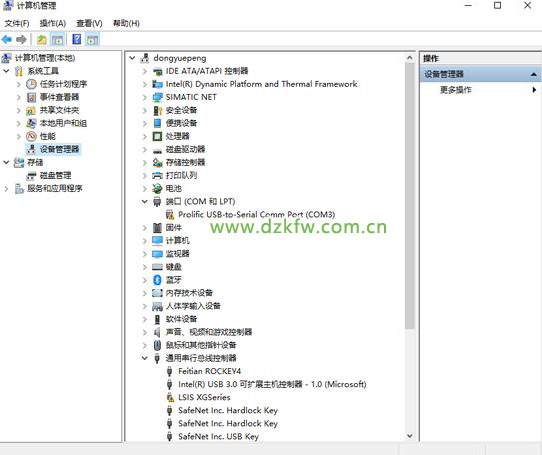

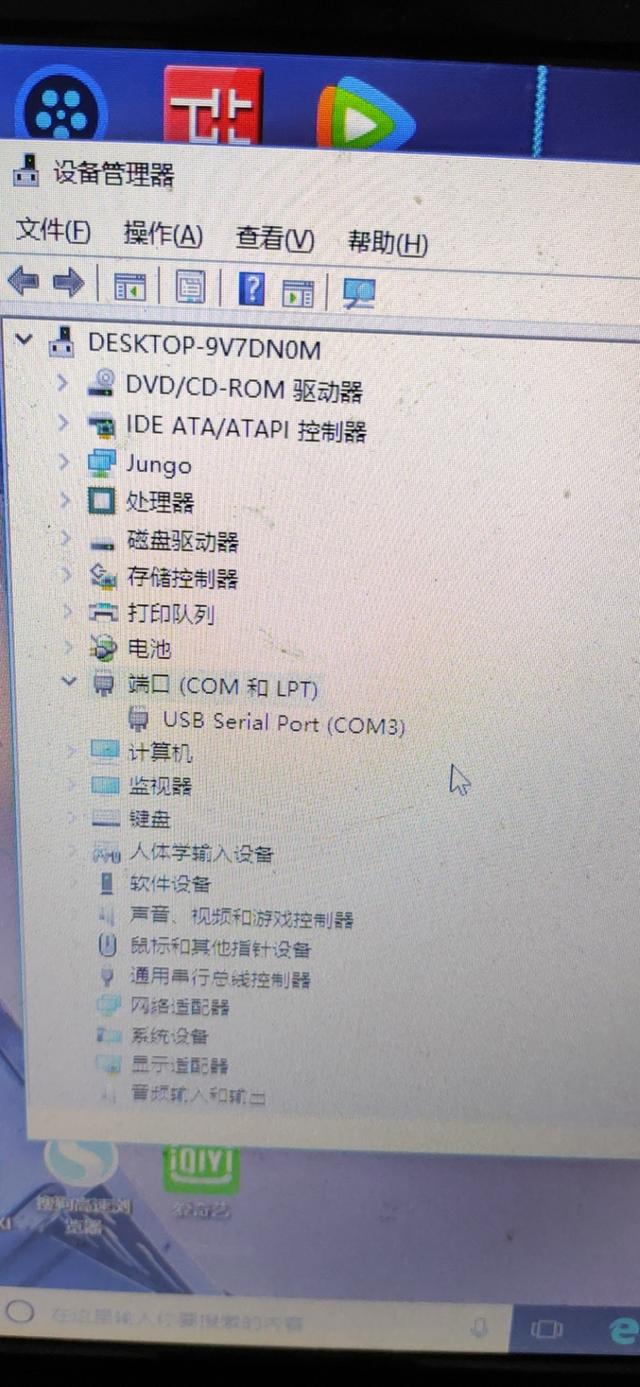

点击左边栏设备管理器：

看看串口号是多少：

如上是COM3

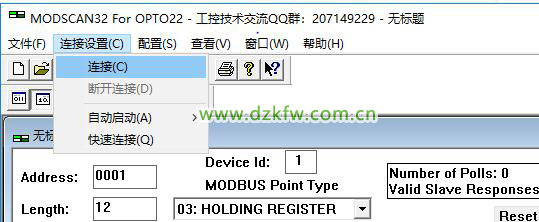

打开软件：连接设置--连接

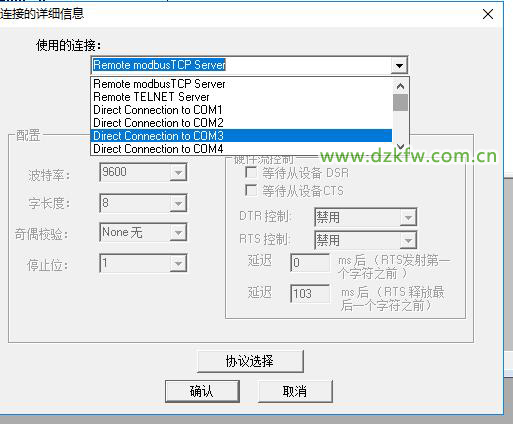

弹出如下对话框：

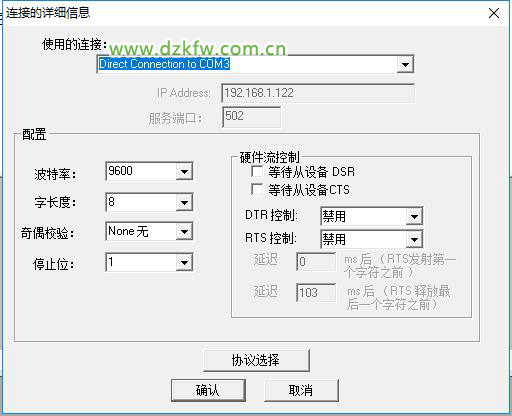

选择相应的串口；然后根据仪表端或者是别的端，总之就是你要连接的设备，通讯参数，设置上：

怎么设就不需要说了吧！然后呢？点击确定：

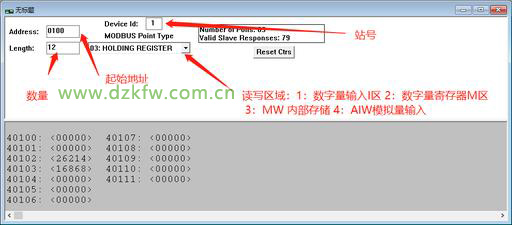

看到数值没？没看到？把如下参数设置了吧！

其中经常出错的是Length，很多仪表的地址不是连续的，如果设的长度包含了仪表或设备没有的地址，就无法采集到数据！

然后呢？根据你的数据格式选择相应的显示格式如下：

鼠标指上去会有提示：显示二进制、十进制、十六进制、支持布尔型、整数型、双整数、浮点型、还有无符号整数。

另外双击数值，就可以写入，如下图：

那MODSCAN你就明白了吧！

再来说MODSIM

这货更猛！

它能干嘛？应用场景：

我有一个PLC可是我没有仪表啊，写了一个读MODBUS的程序，拿什么测试？

我写了一个上位机程序，直接读变频器、仪表，可是都没有怎么测试？

嘿嘿！用MODSIM那就没错了！

就是这货：

里面什么样子？

是不是好熟悉？学会了MODSCAN也就学会了MODSIM。

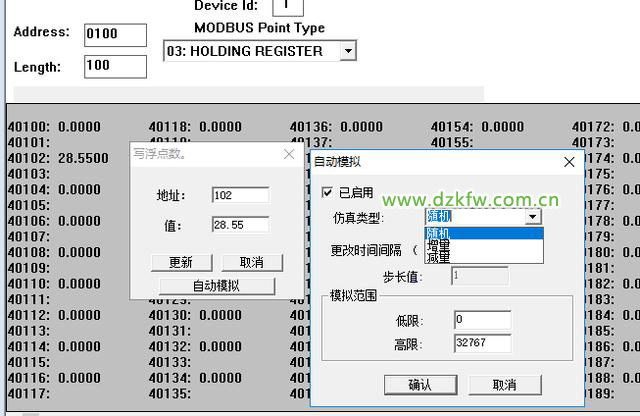

值得一提的是这货可以模拟随机值，也可以模拟自增长的值！

最爽的还有一点：

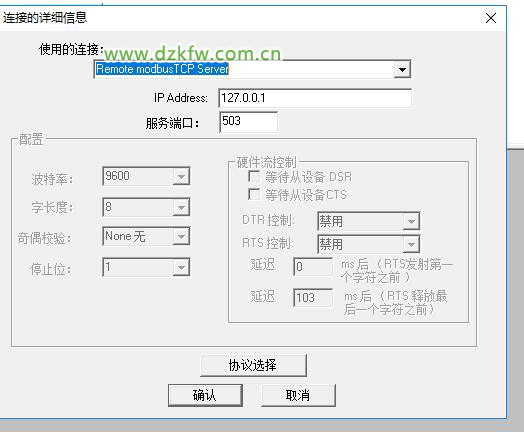

这俩货支持MODBUS-TCP跨电脑测试、跨网段测试、都可以的！如下图：

另外:一台电脑同时开MODSCAN和MODSIM也可以测试~端口设置相同，IP地址设置为本地IP或者是127.0.0.1都可以（保证电脑网卡处于连接状态，连的啥无所谓了）

这两款神器在网上能够比较轻松的得到它！
