软件介绍

Modscan32是一个运行在windows下，作为在RTU或这ASCII传输模式下的MODBUS协议主设备的应用程序。用来模拟主设备（与之相对的是Modsim32，用于模拟从设备）。它可以发送指令报文到从机设备中，从机响应之后，就可以在界面上返回相应寄存器的数据。

文章只谈及工具的使用，对于Modbus本身通信协议的具体内容，请移步Modbus通信协议详解。

下载链接

链接：https://pan.baidu.com/s/1eno-yg6VZVNcjR44O0h0Uw
提取码：84z1

软件使用

连接

两种方式，一种普通连接，一种是快速连接。

普通连接

点击菜单栏"连接设置"->"连接"，弹出连接配置窗口。

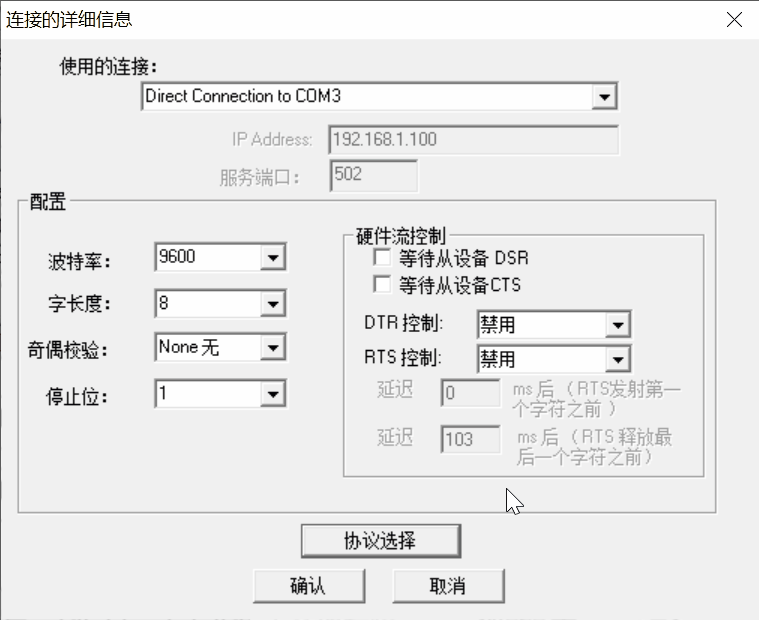

在"使用的连接"那里选择"Direct Connection to COMXX"（XX是根据当前使用的端口号来定），表示当前是用串口通信，如果使用的是Modbus/TCP，则选择"Remote modbusTCP Server"。

快速连接

点击菜单栏"连接设置"->"快速连接"，或点击 ，可根据前一时刻的连接配置进行连接。



断开连接

点击菜单栏"连接设置"->"断开连接"，或点击 ，断开当前连接。



串口配置：

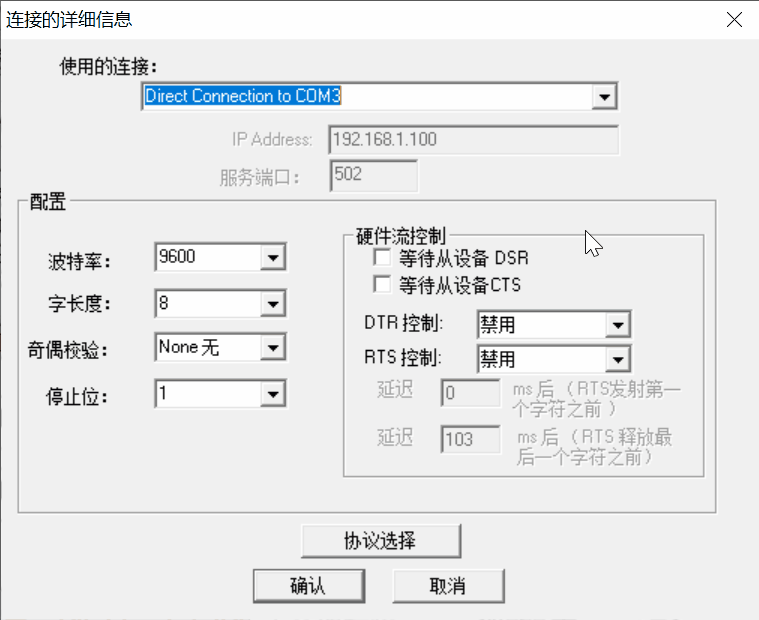

在配置窗口中配置好端口号、波特率、数据位、校验位、停止位，一般是9600波特率（9600 Baud），8个数据位（8 Data bits），无校验位（None Parity），1个停止位（1 Stop Bit）。当然这个是要根据实际通信的从机设备进行匹配设置。

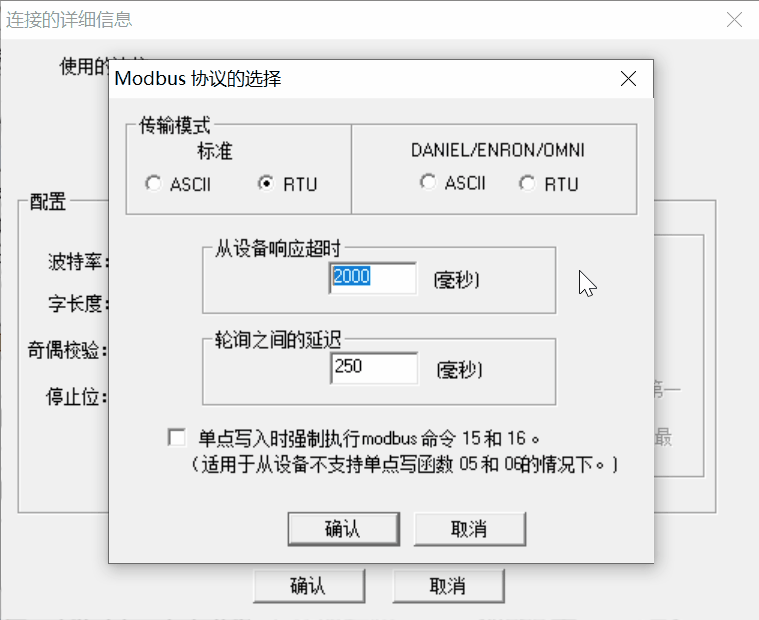

点击"协议选择"，根据通信的从机设备选择使用RTU模式或ASCII模式，工业应用的话一般使用RTU模式，很少使用ASCII模式。另外还有"Daniel/enron/OMNI"（一种基于标准的扩展形式）的RTU和ASCII模式可以选。



再设置下超时时间和帧间隔时间（实际就是每个窗口之间的发送间隔），超时时间可以按默认1s就行，Modbus国标规定是200ms到1s。帧间隔时间按默认20ms设置即可。

另外勾选""可选择单个写入线圈/寄存器时，要使用15/16指令（支持批量写入）还是05/06指令（只支持单个写入）。



硬件流控制如果没有使用的话，按默认设置即可。设置完点确认即可完成设置进行连接。

TCP配置：

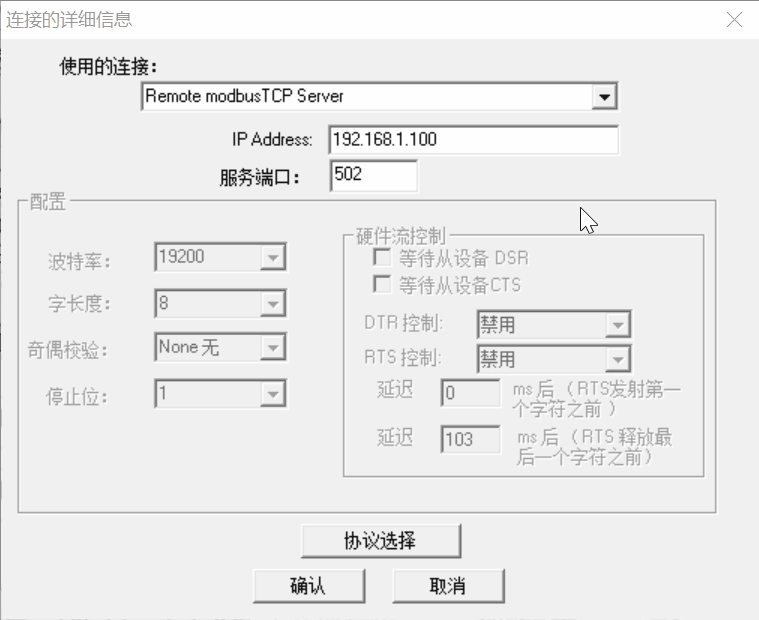

在"使用的连接"处选择"Remote modbusTCP Server"，设置好IP及端口号，Modbus/TCP的默认端口号为502。实际根据从机设备的IP和端口号来设置。

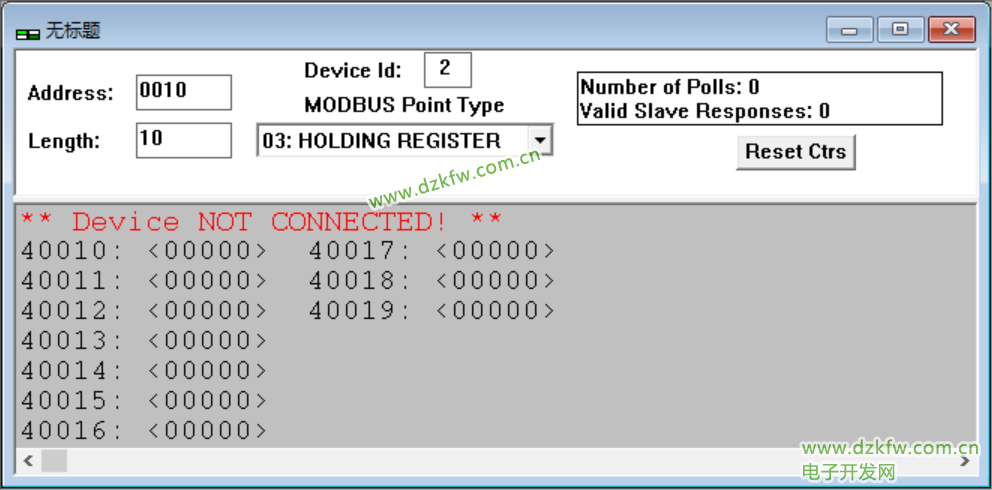

窗口配置

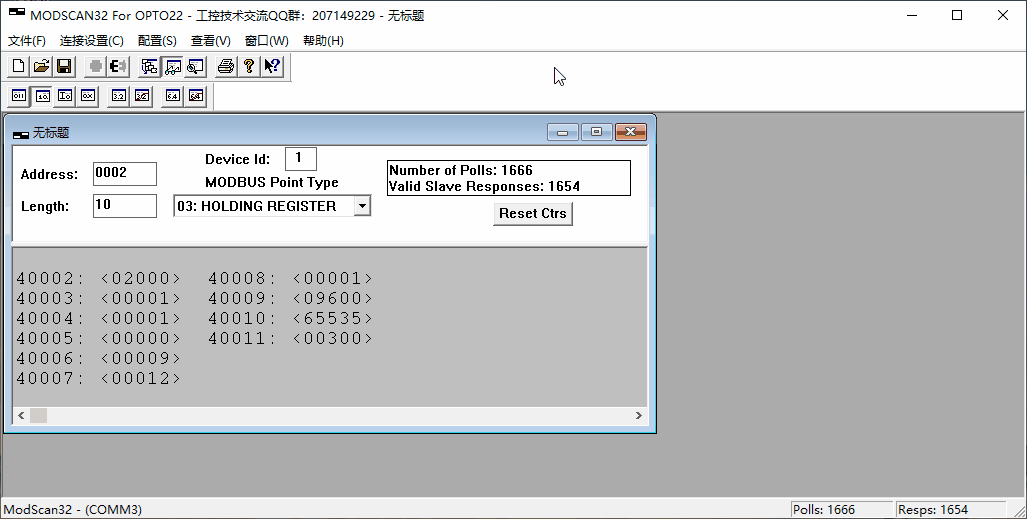

可以在窗口里直接配置，也可以点击"配置"->"数据定义"，在弹窗中进行配置。

Address：可以配置读/写的寄存器/线圈起始地址（注意这里最低只能配置为1，对应Modbus指令里的0地址）

Length：可以配置读/写的寄存器/线圈个数

Device Id：可以配置目标从机地址

MODBUS Point Type：可以配置使用的Modbus点位类型。（注意：修改不同的点位类型时，对应地址前面会带有不同的前缀数据，这个并不影响Modbus指令里的起始地址，只是用于PLC的地址分段）

01：COIL STATUS，线圈（可读可写）

02：INPUT STATUS，输入线圈（只读）

03：HOLDING REGISTER，保持寄存器（可读可写）

04：INPUT REGISTER，输入寄存器（只读）



扫描速率：配置当前窗口报文发送的周期间隔。



窗口状态显示

Number of Polls：表示当前已发送的指令数量

Valid Slave Responses：表示目标从机回复的指令数量

红色字样表示当前故障状态，详见以下故障说明。

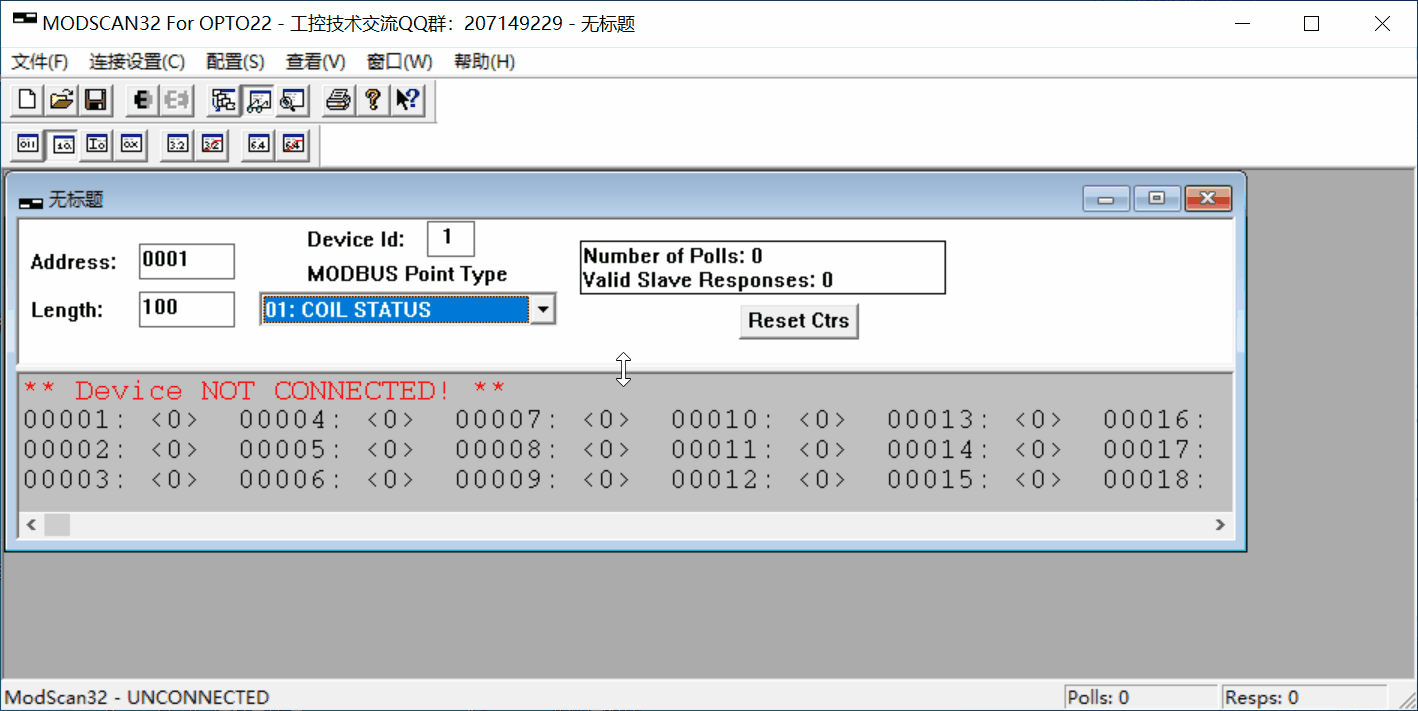

** Device NOT CONNECTED！ **：表示当前未连接。

** Data Uninitialized **：表示当前窗口未进行配置。

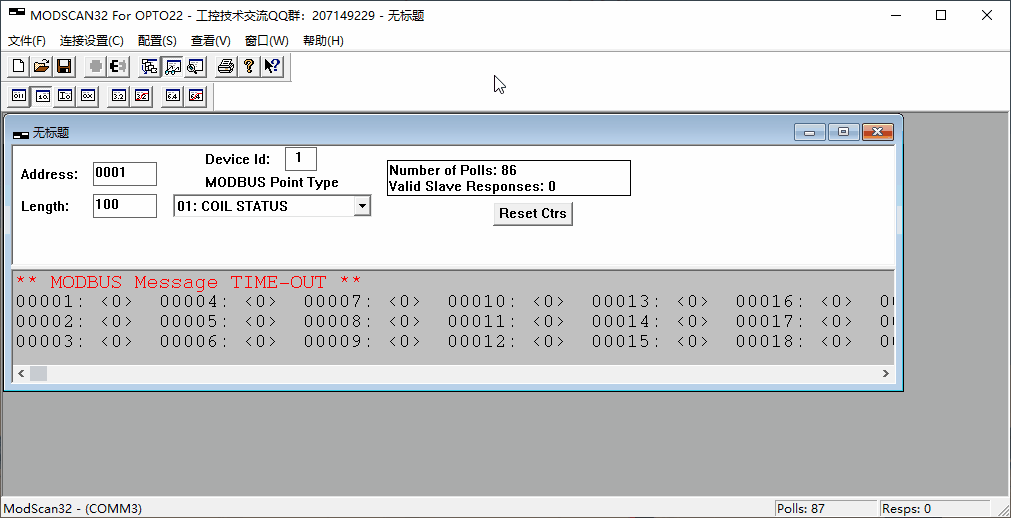

** MODBUS Message TIME-OUT **：表示发送指令后从设备超时未响应。

而从机设备不回复，可能性有很多，比如：

1、连接配置错误，主机的波特率、Slave ID等信息跟从机设备对应不上，从机就不会回。

2、线路异常，电脑跟从机设备之前的通信线存在异常，也是无法正常收到回复。

3、从机设备解析异常不回复，这个具体可以查看Modbus协议详解。

** Checksum Error in Response Message **：响应的数据校验错误。

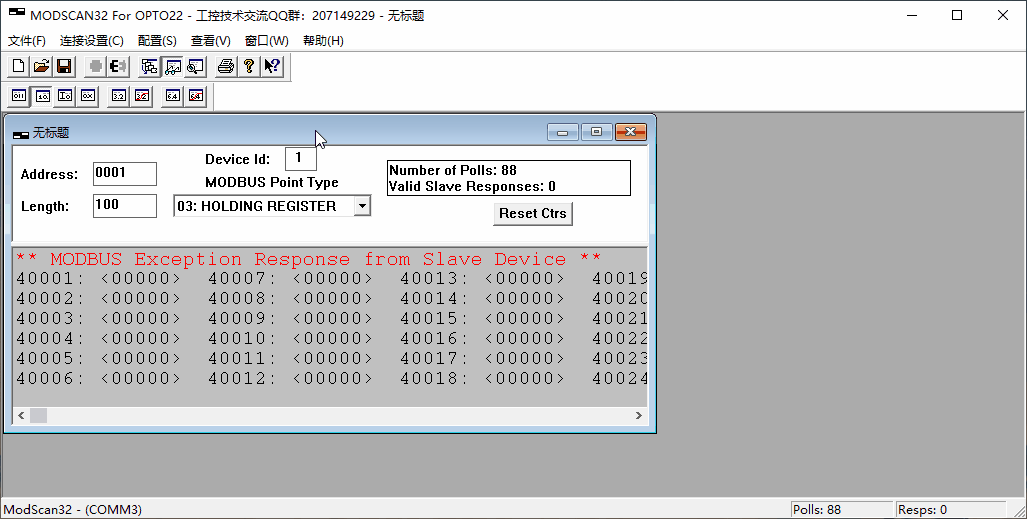

** MODBUS Exception Response from Slave Device **：地址异常，一般是当访问的从机设备不存在要读取的寄存器/线圈地址时，会返回不存在此地址的02异常码，软件接收到此指令时就会报出这个错误。

设置数据格式

点击"配置"->"显示选项"->"二进制"/"十进制"……，或点击 ，选择对应的数据制式（数据流里的数据也会有变化）。



原始报文

点击"配置"->"显示选项"->"显示数据流"，或点击 ，可以切换查看当前的收发数据，其中白底的是软件发送的，黑底是从设备回复的。



数据记录

点击"配置"->"数据捕获"

报文记录

点击"配置"->"文本捕获"，设置保存的模式。



保存每次扫描，即每发送一次报文记录一次。

保存所选的扫描，然后设置间隔时间，则按设置的时间进行记录。

保存运行平均，则是保存当前窗口这些数据这段时间内的平均值进行记录。

保存窗口及打开

点击"文件"->"保存"，或点击 ，对当前选中的窗口进行保存。



点击"文件"->"打开"，或点击 ，则可对已保存的文件进行打开操作。



使用注意

1、这个工具上的一些时间设置，当时间设置较短时，可能不准。比如以前试过把每一帧的发送间隔时间调成1ms，但实际用示波器抓到的数据，间隔大概100ms左右，基本低于100ms的都实现不了。这个可能跟电脑本身性能有关系，所以要注意不要太过于相信这里面的时间设置，最好以实际的为主。

2、因为这个软件是在window系统上运行的，当系统卡顿时，可能会影响软件的运行，表现出来就是查看的报文有异常。Modbus Slave或其他串口调试工具也会有类似的问题。

相关知识

Modbus通信协议、串口通信协议、Modsim32、Modbus Poll、Modbus Slave、TCP/IP
