Modbus功能码04实例_20种PLC元件编号和Modbus编号地址对应表

作者:佚名    文章来源:本站原创    点击数:1891    更新时间:2023/4/9

20种PLC元件编号和Modbus编号地址对应表
曾经做过单片机和三菱FX3G-40MR/ES-A、西门子S7-200 CPU226 AC/DC/RLY、欧姆龙CP1H-X40DR-A、松下AFPX-C40R、台达DVP-12SA2、信捷XC5-48、永宏FBs-40MC、产电XBC-DR40S、汇川H2u-2416MT-XP、英威腾IVC2H-1616MAT6、基恩士KV-N40AR、施耐德TM218LDAE40DRPHN、海为H40S2R系列、维控LX3V1212MT系列、和利时LE5109、台安AP-340BR-A、罗克韦尔1766-L32BWA、合信CTH200系列CPU H226L、富士SPE NW0P40R-31、步科K508-40AR等PLC之Modbus RTU串口通信,现将这20种PLC输入、输出和寄存器元件与Modbus编号地址对应表分享出来。

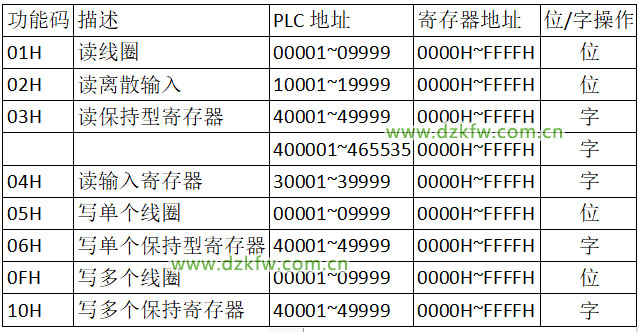

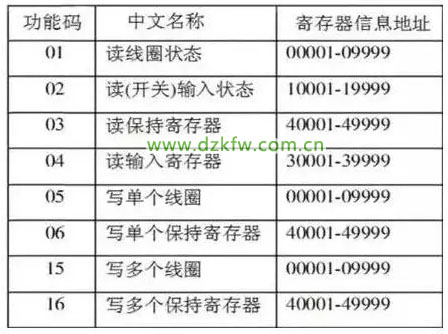

西门子plc的功能码与地址对应关系

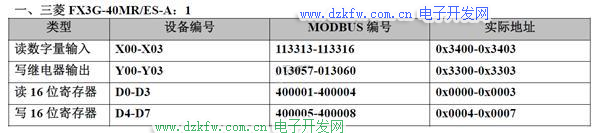

1、三菱:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

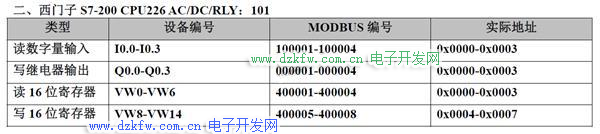

2、西门子:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。
在这里插入图片描述

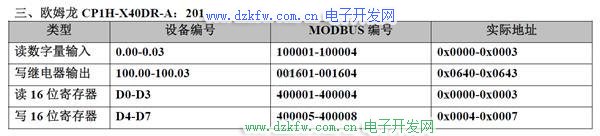

3、欧姆龙:

CIO0元件支持Modbus之02功能码;

CIO100元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

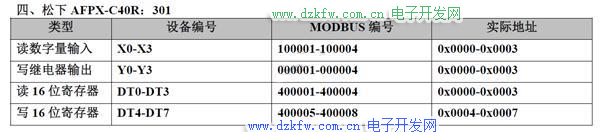

4、松下:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

DT元件支持Modbus之03、06、16功能码。
在这里插入图片描述

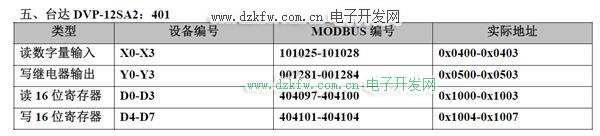

5、台达:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

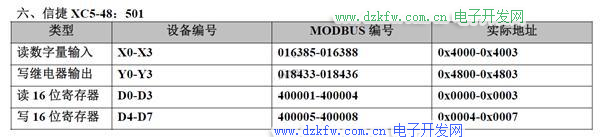

6、信捷:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

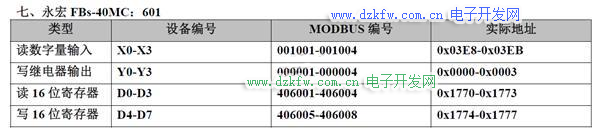

7、永宏:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

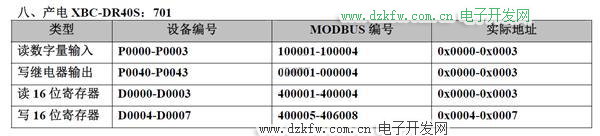

8、产电:

P0元件支持Modbus之02功能码;

P40元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

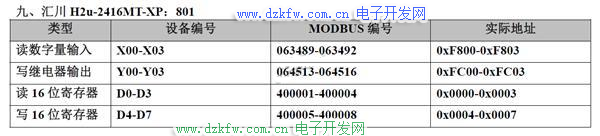

9、汇川:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

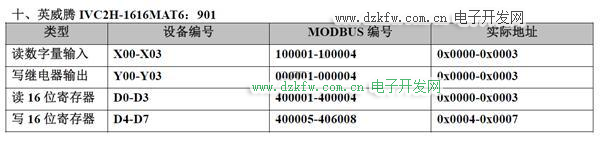

10、英威腾:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

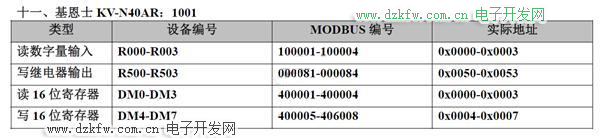

11、基恩士:

R0元件支持Modbus之02功能码;

R500元件支持Modbus之01、05、15功能码;

DM元件支持Modbus之03、06、16功能码。
在这里插入图片描述

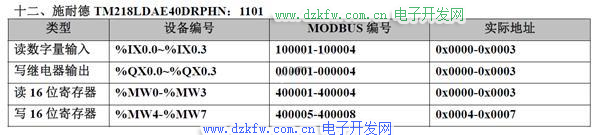

12、施耐德:
更新固件后支持01、02、15功能码

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、15功能码;

M元件支持Modbus之03、06、16功能码。
在这里插入图片描述
13、海为:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述
14、维控:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

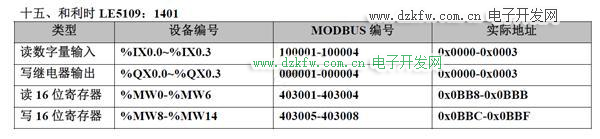

15、和利时:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

M元件支持Modbus之03、06、16功能码。
在这里插入图片描述

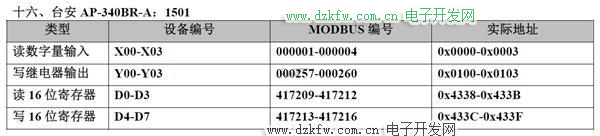

16、台安:

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、05、15功能码;

D元件支持Modbus之03、06、16功能码。
在这里插入图片描述

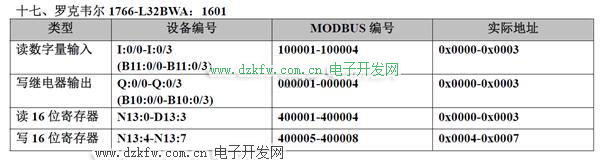

17、罗克韦尔:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

N元件支持Modbus之03、06、16功能码。
在这里插入图片描述

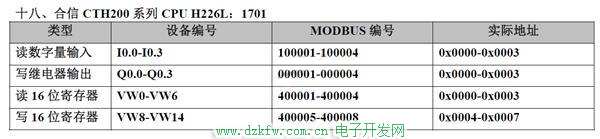

18、合信:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。
在这里插入图片描述

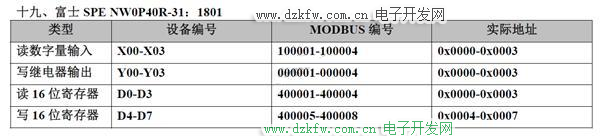

19、富士(无协议编程实现)

X元件支持Modbus之02功能码;

Y元件支持Modbus之01、15功能码;

D元件支持Modbus之03、16功能码。
在这里插入图片描述

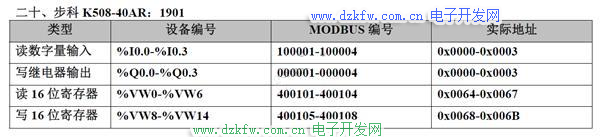

20、步科:

I元件支持Modbus之02功能码;

Q元件支持Modbus之01、05、15功能码;

V元件支持Modbus之03、06、16功能码。
在这里插入图片描述


Tags:功能码,Modbus,地址对应,元件编号
