西门子S7-200 Smart PLC入门笔记8——电机控制子程序调用子程序实例

作者：佚名文章来源：网络点击数：4773 更新时间：2023/5/29

用“起保停”电路来说明，子程序输出参数类型“OUT”和“IN_OUT”的区别。

（1）首先令电机输出为“OUT”：

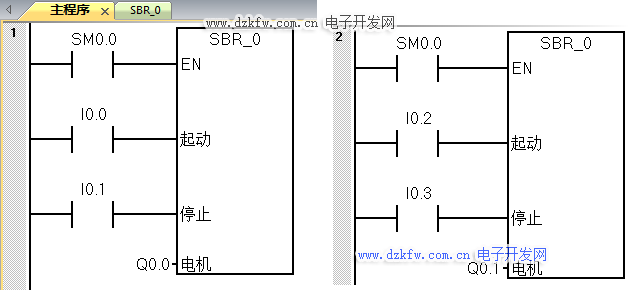

主函数：

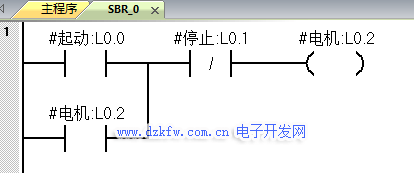

子程序变量表：

此时按下I0.0，Q0.0和Q0.1都会动作，这是因为，这两个子程序共用一个输出地址。

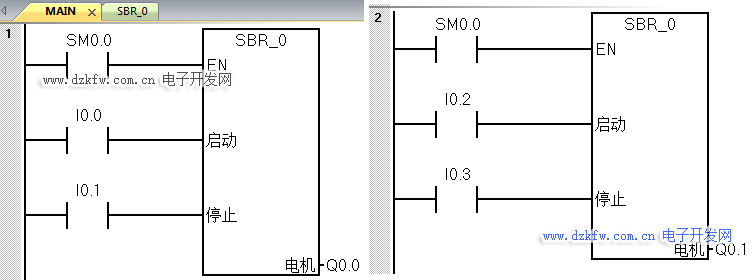

（1）首先令电机输出为“IN_OUT”：

子程序变量表：

此时按下I0.0，Q0.0会动作，而Q0.1不会动作。这样就能发挥子程序的作用了。
