西门子200smart不同类型CPU的区别,西门子S7-200SMART  CPU主机型号大全

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/6/8
PLC技术分享之3
西门子S7-200smart PLC 标准CPU的代码一般为STXX或者SRXX,其中ST/SR表示CPU自带的数字量输出形式,XX为20、30、40或者60,为CPU性能参数等级。
1、SR和ST的区别
表 1

类型

说明
ST
数字量输出类型为晶体管,支持高速脉冲输出
SR
数字量输出类型为继电器
ST可变为SR,加中间继电器即可,但是SR不能变为ST,因为继电器达不到晶体管的开关速度。
2、20、30、40、60的区别
表 2

类型

主要区别
20
12KB程序存储器/8KB数据存储器/最大10KB保持存储器,接口数量差异等
30
18KB程序存储器/12KB数据存储器/最大10KB保持存储器,还有接口数量差异等
40
24KB程序存储器/16KB数据存储器/最大10KB保持存储器,还有接口数量差异等
60
30KB程序存储器/20KB数据存储器/最大10KB保持存储器,还有接口数量差异等
20、30、40、60主要是存储器和接口的区别,当然参数越高价格越贵,适合的才是好的。

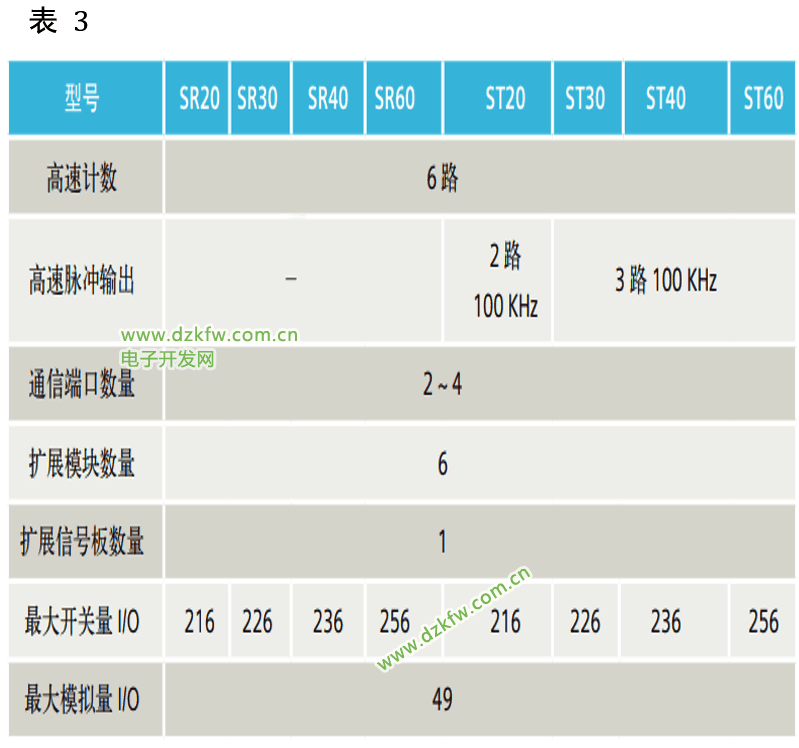

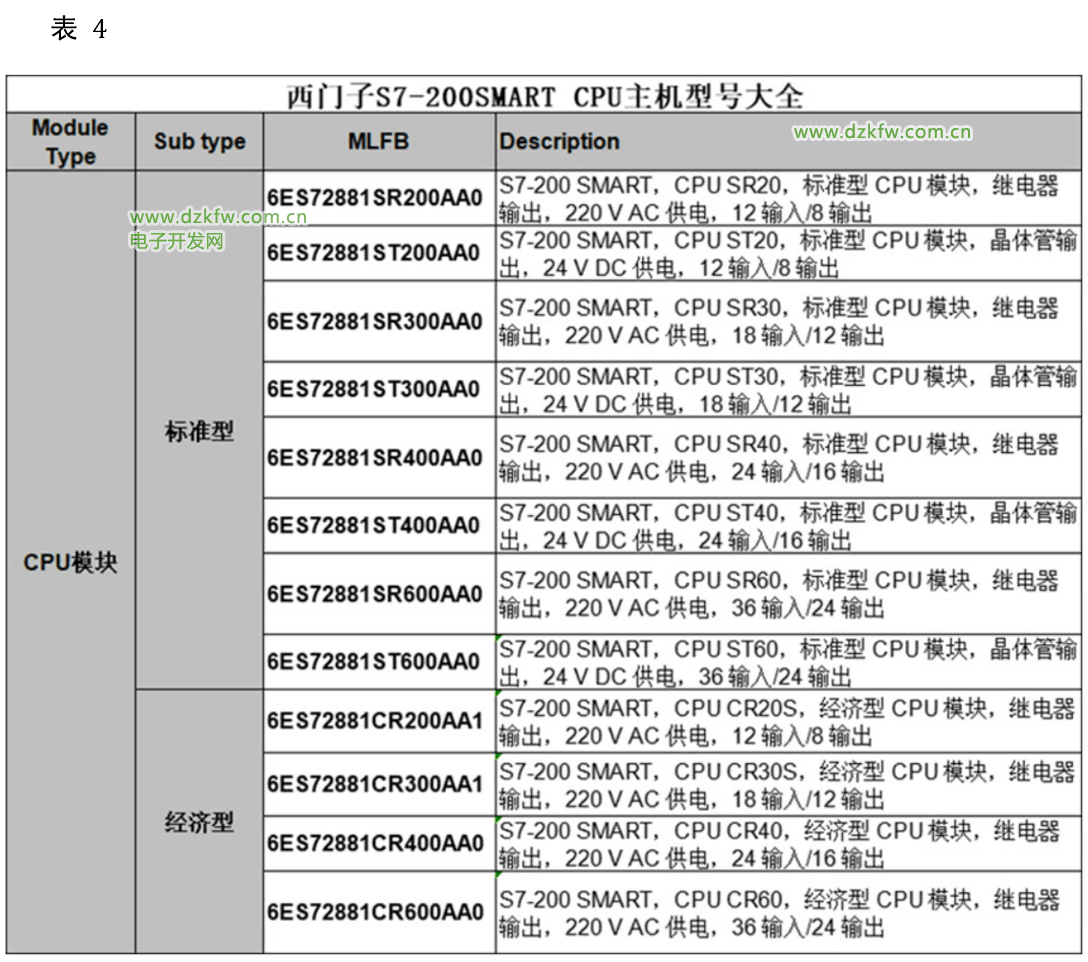

3、西门子S7-200smartPLC CPU型号
本文第1、2节主要介绍标准型CPU, 标准型支持模块扩展,还有一种经济型CPU,经济型代号为CR,不支持模块扩展,CPU上有多少端口就只能用这么多。
本文完,精彩待续。
