组态数字量输入

STEP7软件 单击 “系统块” (System Block) 对话框的 “数字量输入” (Digital Inputs) 节点组态数字量输入滤波器和脉冲捕捉位。

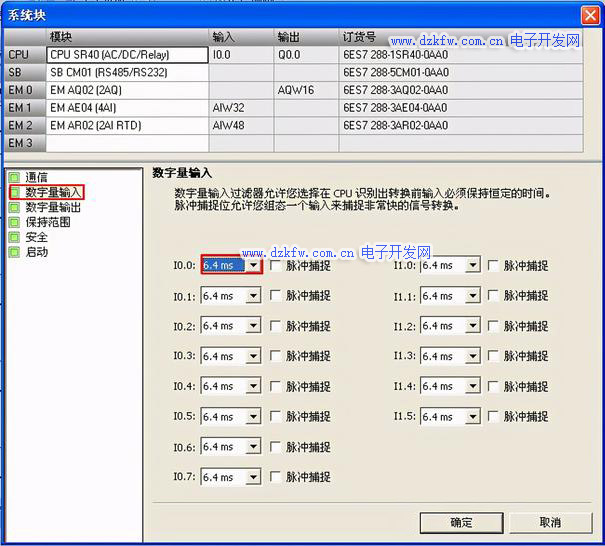

图1. 组态数字量输入设置窗口

数字量输入滤波器

S7-200 SMART CPU 允许为某些或所有数字量输入点选择一个定义时延（可在 0.2 ms 到 12.8 ms 和 0.2 μs 到 12.8 μs 之间选择）的输入滤波器。“系统块”中不能修改滤波时间的其他数字量输入通道，其滤波时间默认为12.8ms。

如果需要使用 S7-200 SMART 的高速计数器功能，需要手动修改滤波器的时间至 0.2 μs （也可根据速率设定成更长的滤波时间），否则在速率较高时将会造成高速计数器无法计数。 因为S7-200 SMART 与S7-200 不同，对于 S7-200 SMART ，用户可以根据输入信号速率不同自由设置滤波时间以便高速计数器过滤噪音。

通过设置输入延时，您可以过滤数字量输入信号。 输入状态改变时，输入必须在时延期限内保持在新状态，才能被认为有效。 滤波器会消除噪音脉冲，并强制输入线在数据被接受之前稳定下来。默认滤波时间是 6.4 ms。

要设置输入延迟，请按以下步骤操作：
1. 从一个或多个输入旁的下拉列表中选择延迟时间。
2. 单击 “确定” (OK) 按钮，输入选项。

如果数字量输入通道的滤波时间更改自以前的设置，则新的“0” 电平输入值可能需要保 持长达 12.8 ms 的累积时间，然后滤波器才会完全响应新输入。 在此期间，可能不 会检测到持续时间少于 12.8 ms 的短“0”脉冲事件或对其计数。 滤波时间的这种更改会引发意外的机械或过程操作，这可能会导致人员死亡、重伤和设备损坏。 为了确保新的滤波时间立即生效，必须关闭 CPU 电源后再开启。

脉冲捕捉位

S7-200 SMART CPU 为数字量输入点提供脉冲捕捉功能。通过脉冲捕捉功能可以捕捉高电平脉冲或低电平脉冲。此类脉冲出现的时间极短，CPU 在扫描周期开始读取数字量输入时，可能无法始终看到此类脉冲。

当为某一输入点启用脉冲捕捉时，输入状态的改变被锁定，并保持至下一次输入循环更新。 这样可确保延续时间很短的脉冲被捕捉，并保持至 S7-200 SMART CPU 读取输入。
根据 CPU 型号，可按以下数字量输入点数单独启用脉冲捕捉操作：
● CPU CR40： 14
● CPU SR20： 12 （14，如果存在 SB DT04 ）
● CPU ST40/CPU SR40： 14 （16，如果存在 SB DT04 ）
● CPU ST60/CPU SR60： 14 （16，如果存在 SB DT04 ）

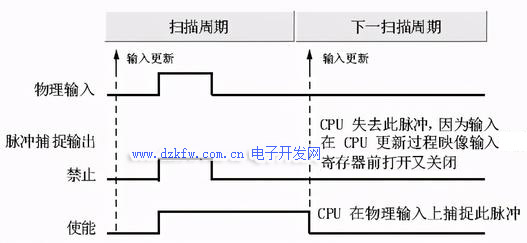

图2. S7-200 SMART CPU （脉冲捕捉启用和未启用）的基本操作状况

由于脉冲捕捉功能在输入通过输入滤波器后对输入进行操作，您必须调整输入滤波时间， 以防滤波器过滤掉脉冲。



图3. 数字量输入电路方框图
