西门子PLC 编程实例S7-200 Smart PLC 电机正反转梯形图接线图

作者：佚名文章来源：本站原创点击数：更新时间：2022-11-04

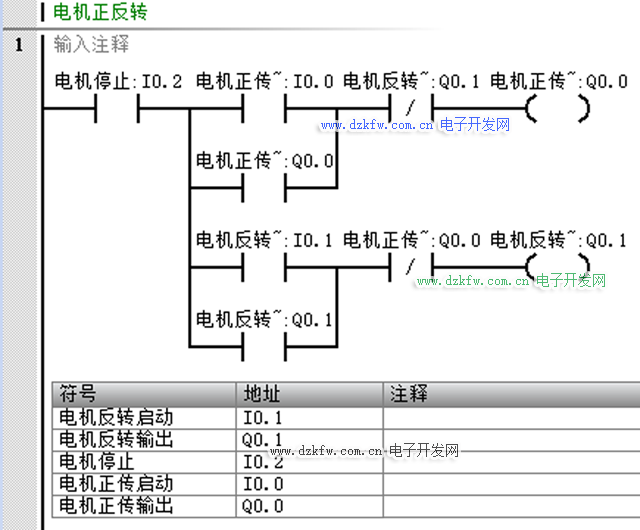

这是一个电机正反转的T型图
I0.2是停止按钮接自锁开关，闭合接通电源，断开电机停止转动；
I0.0这里接电机正转开关，接一个点动自复位开关；
I0.1这里接电机反转开关，接一个点动自复位开关；

这个电路带自锁功能，按下正转开关后，按反转开关是没有反应的，反之也一样；需要在I0.2开关断开后再闭合，此时按下正转或者反转开关才能切换；

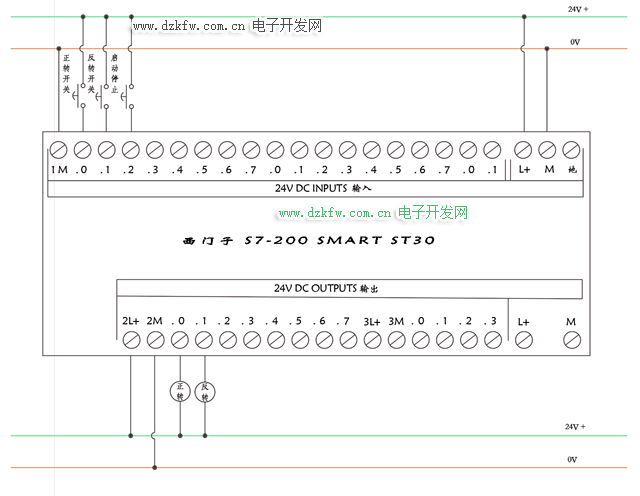

西门子plc S7-200smart接线图如下：
