西门子S7-200 SMART PLC功能指令学习及实例分析 循环指令FOR和NEXT

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-11-13

三、循环指令
1、西门子plc S7-200 SMART CPU提供了FOR-NEXT循环指令用于重复执行程序段。每条FOR指令需要使用一条NEXT指令,FOR指令表示循环体的开始,NEXT指令表示循环体的结束。 FOR- NEXT循环指令循环嵌套深度可达8层。

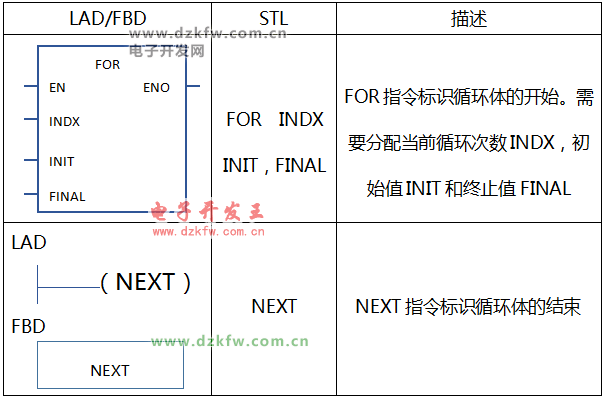

西门子PLC的FOR和NEXT循环指令说明

2、循环指令示例分析

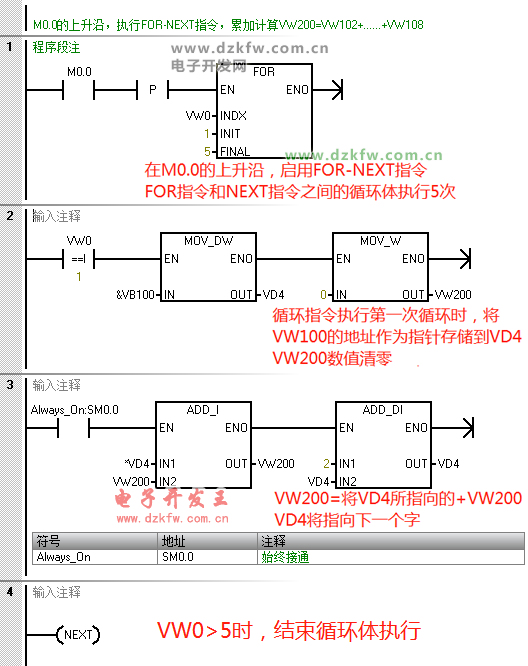

通过调用FOR - NEXT 指令对VW100、VW102、......、VW108 5个INT变量进行求和,求和的结果存放到VW200中。

西门子plc循环指令示例分析FOR和NEXT
