Modbus Poll是Modbus主站设备仿真器，可用于测试和调试Modbus从站设备。便于观察Modbus通讯过程中的各种报文数据。该软件支持Modbus RTU、ASCII、TCP/IP等协议模式。

Modbus Poll 主要功能如下:

• 读/写多达125个寄存器
• 读/写多达2000个输入/线圈
• 提供Test Center菜单
• 打印和打印预览
• 监视串行数据流量
• 通信数据可导出到TXT或Excel文档
• 提供多种数据格式的显示方式
• 起始基地址可调整（0或1）
• 提供字体和颜色选项
• 提供Modbus广播功能（从设备ID=0）

Modbus Poll 支持的功能码如下：

• 01：Read coil status 读线圈状态
• 02：Read input status 读输入状态
• 03：Read holding register 读保持寄存器
• 04：Read input register 读输入寄存器
• 05：Force singal coil 强制写入单线圈
• 06：Preset single register 预置单寄存器
• 15：Force multiple coils 强制写入多线圈
• 16：Preset multiple coils 预置多寄存器
• 17：Report slave ID 报告从设备ID
• 22：Mask write register 屏蔽写寄存器
• 23：Read/Write registers 读/写寄存器

使用方法
【connection】选择通讯方式
【Serial Settings】 选择串口号并配置串口参数
【Mode】配置通讯模式RTU或者ASCII
【Response Timeout】设置超时判断
【Display】设置字体及数据的显示格式
【Display】-【Communication】可以打开报文收发的监控界面

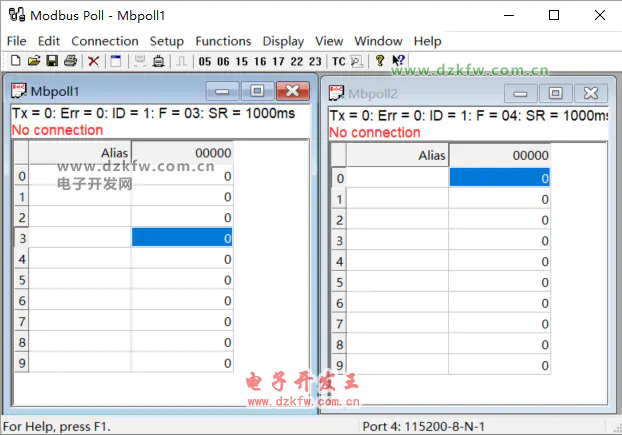

下图主画面中打开了两个调试窗口，左边窗口访问ID=1的从设备，并且从地址0开始连续读取10个保持寄存器的值。

其中【TX】代表发送命令的次数，【Err】表示错误的个数，【F=03】表示功能码，【SR】表示发送命令的周期，即多长时间重复读取寄存器一次。

用户可以根据调试需求任意改变当前窗口的读写规则和对象。选择“菜单”-“Read/Write Definition”，弹出修改对话框。

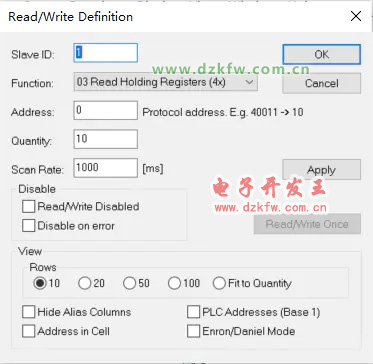

定义读写规则

【Slave ID】表示从设备ID
【Function】选择读写功能
【Address】输入读写起始地址
【Quantity】读写寄存器的数量
【Rows】标识窗口同时显示的列数
【PLC Addresses(Base1)】如果勾选则所有寄存器基数将变换为1，否则默认寄存器的地址基数为0

Modbus Slave是Modbus从设备的工具。它用于接收主设备的命令包，并回送数据包。可用于测试和调试Modbus主站设备，便于观察Modbus通讯过程中的各种报文数据。该软件支持Modbus RTU、ASCII、TCP/IP等协议模式。

使用方法
【connection】选择通讯方式
【Serial Settings】 选择串口号并配置串口参数

下图主画面中打开了两个调试窗口，左边窗口访问ID=1的主设备，并且从地址0开始连续读取10个保持寄存器的值。
