西门子plc指令实现循环灯程序的例子 S7-200跑马灯梯形图实例

作者:佚名    文章来源:本站原创    点击数:20276    更新时间:2022-11-01

分享一个西门子plc中的循环灯程序,实现三只灯每隔1s轮流闪亮,并循环,用西门子plc的流程控制指令来实现,感兴趣的朋友参考下。

西门子plc循环灯程序,跑马灯梯形图实例

1、程序功能

按下启动按钮时,三只灯每隔1s轮流闪亮,并循环。按下停止I0.1时,三只灯都熄灭。

2、程序分析

这是一个简单的循环程序,循环周期长为3s,即第1s第一只灯亮,第2s第二只灯亮,第3s第三只灯亮,第4s又变成第一只灯亮(可加N个灯),如此循环。

3、I/O分配

启动按钮,I0.0;停止按钮,I0.1;第一只灯,Q0.0;第二只灯,Q0.1;第三只灯,Q0.2。

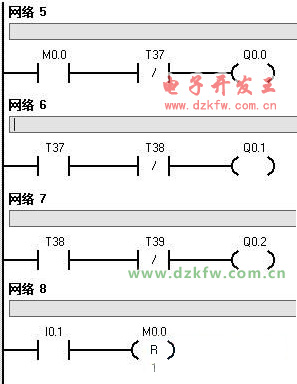

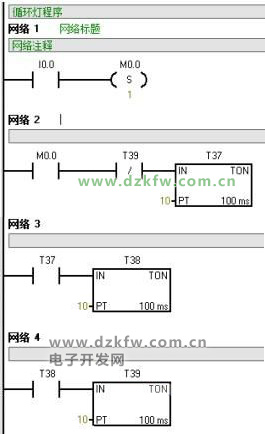

4、控制程序



西门子plc指令实现循环灯程序的例子 S7-200跑马灯梯形图实例

以上就是西门子plc指令实现循环灯程序的例子,希望对大家有所帮助。
