西门子S7-200PLC的地址分配方式与特点

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-01-04
S7-200 plc采用的是自动分配型地址分配方式。CPU模块本身带有集成的I/O,这些I/O点具有固定不变的地址,地址从字节0开始分配;通过扩展模块,PLC可以增加I/O点,扩展模块布置在CPU模块的右侧。扩展模块的I/O地址决定于模块的类型与模块在扩展连接中的安装位置。
    S7-200 PLC的地址分配的特点如下:
    ①S7-200 PLC采用的是自动分配型分配方式,地址连续、有序。
    ②开关量输入/输出的地址以字节为单位进行分配,当模块输入/输出点的数量不为整字节时,该字节多余的输入/输出点不可以再作为实际输入/输出点分配给后续的其他模块,但可以作为内部标志位使用。
    ③模拟量输入、模拟量输出的地址是以字为单位各自独立分配的,而且最少需要分配2个字(即
使模块只使用1点模拟量输入/输出),如果模块本身无物理输入/输出与之对应,多余地址不但不可
以分配给后续模块,而且也不可再作其他用途。
    2.地址分配实例

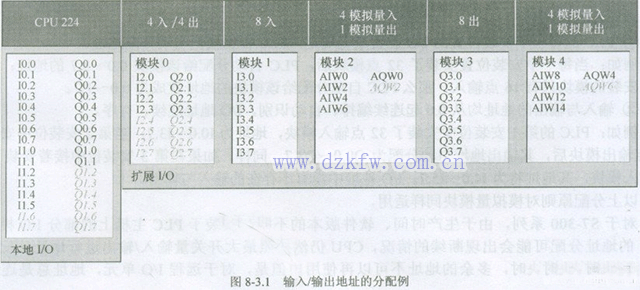

    [例1]某配套S7-200 PLC的控制系统,采用CPU224模块,并选配一个4/4点输入/输出混合模块、一个8点输入模块、一个8点输出模块与两个4/1点模拟量输入/输出混合模块,其输入/输出地址的分配如图8-3.1所示。
西门子S7-200PLC的地址分配方式与特点
    (1)开关量输入地址的分配
    CPU模块集成的输入点为14点,占用2个字节。其中,IO.O~I1.5为物理输入,可以连接外部输入信号;I1.6、I1.7为CPU模块占用的多余输入,既不可以连接输入信号,也不能分配给后续单元。
    从CPU模块向右,PLC安装的第一个具有输入点的扩展模块为4/4点输入/输出混合模块,需要占用1个字节的输入地址,地址从I2.0开始进行分配。其中,I2.0~12.3为物理输入,可以连接外部输入信号;I2.4~ 12.7为CPU模块占用的多余输入,不能再分配给后续单元。
    PLC安装的第2个扩展模块为8点输入模块,占用1个字节的输入地址,地址从I3.0开始进行分配,无多余输入。
    (2)开关量输出地址的分配
    CPU模块集成的输出点为10点,占用2个字节。其中,QO.O~Ql.l为物理输出,可以连接外部输出信号:Q1.2~Q1.7为CPU模块占用的多余输出,不可以连接外部输出信号,也不能分配给后续单元,但在plc编程时可以作为内部标志位使用。
    从CPU模块向右,PLC安装的第一个具有输出点的扩展模块为4/4点输入/输出混合模块,同样需要占用1个字节的输~址,地址从Q2.0开始进行分配。其中,Q2.O~Q2.3为物理输入’可以连接外部输出信号;Q2.4~Q2.7为CPU模块占用的多余输出 ,不能再分配给后续单元,但在PLC编程时同样可以作为内部标志位使用。
    PLC安装的第2个具有输出点的扩展模块为8点输出模块,占用1个字节的输出地址,地址从Q3.0开始进行分配,无多余输出。
    (3)模拟量输入地址的分配
    CPU224模块无集成模拟量输入点,不占用模拟量输入地址。
    从CPU模块向右,PLC安装的第一个具有模拟量输入的扩展模块为4/1点模拟量输入/输出混合模块,以字为单位,4点模拟量需要占用8个字节,地址从AIWO开始进行分配,依次为AIWO、AIW2、 AIW4、 AIW6。
    PLC安装的第2个具有模拟量输入的扩展模块仍然为4/1点模拟量输入/输出混合模块,同样占用8个字节,地址从AIW8开始连续分配,依次为AIW8、AIWIO、AIW12、AIW14。
    (4)模拟量输出地址的分配
    CPU224模块无集成模拟量输出点,不占用模拟量输出地址。
    从CPU模块向右,PLC安装的第一个具有模拟量输出的扩展模块为4/1点模拟量输入/输出混合模块,以字为单位,l点模拟量需要占用2个字节,但由于模拟量地址分配的最小单位是2个字,因此,模块实际需要占用2个字(4个字节)。模拟量输出地址AQWO具有物理输出,AQW2被占用,不可以分配给后续模块,也不可再作其他用途。
    PLC安装的第2个具有模拟量输出的扩展模块仍然为4/1点模拟量输入/输出混合模块,模块同样实际需要占用2个字(4个字节),地址从AQW4开始分配,AQW4具有物理输出,AQW6被占用,不可以分配给后续模块,也不可再作其他用途。
