三菱PLC 用PLC实现对输入信号的任意分频

作者:佚名    文章来源:本站原创    点击数:2159    更新时间:2019-12-19

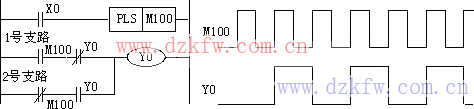

三菱PLC 用 PLC 可以实现对输入信号的任意分频,图 7 所示是一个分频电路。

三菱PLC 用PLC实现对输入信号的任意分频

图 7分频电路

待分频的脉冲信号加在 X0 端,在第一个脉冲信号到来时, M100 产生一个扫描周期的脉冲,使 M100 的常开触点逼和、闭合一个扫描周期。这时确定 Y0 状态的前提是 Y0 置 0 , M100 置 1 。图中 Y0 工作条件的两个支路中 1 号支路接通, 2 号支路断开, Y0 置 1 。第一个脉冲到来一个扫描周期后, M100 置 0 , Y0 置 1 ,在这样的条件下分析 Y0 的状态,第二个支路使 Y0 保持置 1 。当第二个脉冲到来时, M100 在产生一个扫描周期的单脉冲,这时 Y0 置 1 , M100 也置 1 ,这使得 Y0 的状态由置 1 变为置 0 。第二个脉冲到来一个扫描周期后, Y0 置 0 且 M100 也置 0 直到第三个扫描到来时 Y0 及 M100 的状态和第一个脉冲到来时完全相同, Y0 的状态变化将重复前边讨论过的过程。通过以上的分析可知, X0 每送两个脉冲, Y0 产生一个脉冲,完成了对输入信号的分频。


Tags:三菱PLC,任意分频
