三菱FX系列PLC通用定时器的工作原理图解

作者:佚名    文章来源:本站原创    点击数:2204    更新时间:2019-12-19

通用定时器的工作原理

当定时条件为ON,指定的定时器对PLC内部的100ms、10ms、1ms时钟脉冲进行累加计数,当前值等于设定值时,定时器的常开触点接通,常闭触点断开。当定时条件变为OFF,定时器被复位,常开触点断开,常闭触点接通,当前值恢复为零。

 通用定时器的特点:没有保持功能

三菱FX系列PLC通用定时器的工作原理图解

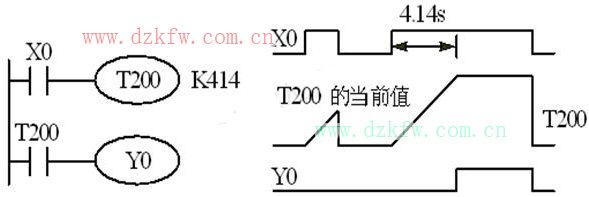

三菱FX系列PLC通用定时器的工作原理图解 图1  通用定时器的工作原理
