在点动电路的基础上增加一个停止按钮,如下图所示,这个就是最简单的自锁控制,也就是我们常见的电动机启保停控制电路。接线的要点在于启动按钮,启动按钮的常开触点和交流接触器的辅助常开触点并联即可。按下启动按钮,交流接触器得电吸合,同时接触器的辅助常开点闭合,松开启动按钮,接触器通过自身的辅助常开触点持续给线圈供电形成自锁,按下停止按钮,接线器失电。

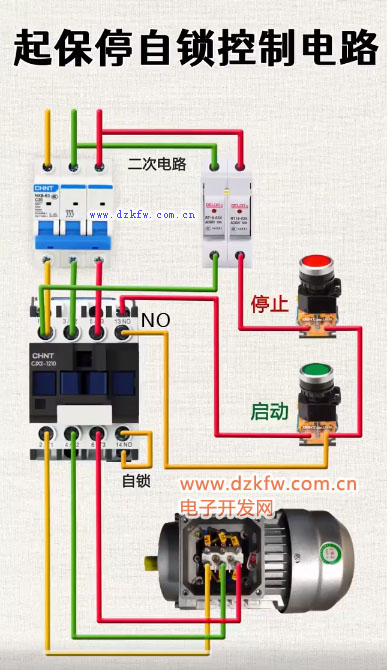

▲基本的起保停电路接线图

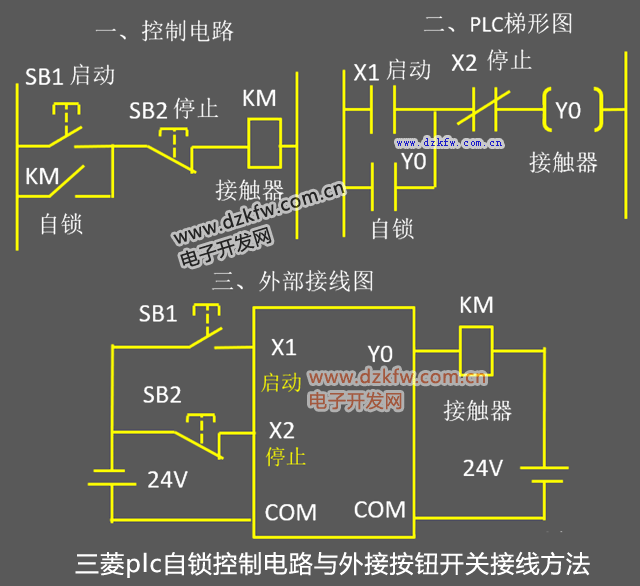

▲三菱plc自锁控制电路与外接按钮开关接线方法
