外部设备( SER)有8条指令(FNC80~FNC89)，外部设备指令如表4-17所示。

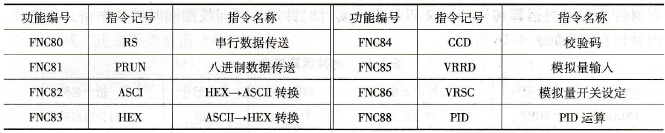

    表4-17    外部设备指令

    (1)八进制数据传送指令

    八进制数据传送指令(D) PRUN (P) (FNC81)是用于八进制数的传送。

    示例及使用：如图4-69所示，当X10为ON时，将X0 - X17内容送至M0 - M7和M10- M17（因为X为八进制，故M9和M8的内容不变）。当X11为ON时，则将M0 - M7送Y0 - Y7，M10 - M17送Y10 - Y17。源操作数可取KnX、KnM，目标操作数取KnY、KnM，n=1 -8，16位和32位运算分别占5个和9个程序步。

    (2)十六进制数与ASCII转换指令

    有HEX→ASCII转换指令ASCI (FNC82)、ASCII→HEX转换指令HEX (FNC83)两条指令。

    HEX→ASCII转换指令ASCI (P)的功能是将源操作数[S.]中的内容（十六进制数）转换成ASCII码，放入目标操作数[D.]中。

    示例及使用：如图4-70所示，n表示要转换的字符数(n =1 -256)。M8161控制采用16位模式还是8位模式。16位模式时每4个HEX占用1个数据寄存器，转换后每两个ASCII码占用一个数据寄存器；8位模式时，转换结果传送到[D.]低8位，其高8位为0。PLC运行时M8000为ON，M8161为OFF，此时为16位模式。当X0为ON时，则执行ASCII。如果放在D100中的4个字符为OABCH，则执行后将其转换为ASCII码送入D200和D201中，D200高位放A的ASCII码41H，低位放0的ASCII码30H，D201则放BC的ASCII码，C放在高位。该指令的源操作数可取所有数据类型，目标操作数可取KnY、KnM、KnS、T、C和D。只有16位运算，占用7个程序步。

    图4-69    八进制数据传送指令的使用

    图4-70    HEX→ASCII转换指令的使用

    ASCII→HEX指令HEX (P)的功能与ASCII指令相反，是将ASCII表示的信息转换成十六进制的信息。

    示例及使用：如图4-71所示，将源操作数D200 - D203中放的ASCII转换成十六进制放入目标操作数D100和D101中。只有16位运算，占7个程序步。源操作数为K、H、KnX、KnY、KnM、KnS、T、C和D，目标操作数为KnY、KnM、KnS、T、C、D、V和Z。

    (3)校验码指令

    校验码指令CCD (P) (FNC84)的功能是对一组数据寄存器中的十六进制数进行总校验和奇偶校验。

    示例及使用：如图4-72所示，是将源操作数[S.]指定的D100 - D102共6个字节的8位二进制数求和并“异或”，结果分别放在目标操作数D0和D1中。通信过程中可将数据和、“异或”结果随同发送，对方接收到信息后，先将传送的数据求和并“异或”，再与收到的和及“异或”结果比较，以此判断传送信号的正确与否。源操作数可取KnX、KnY、KnM、KnS、T、C和D，目标操作数可取KnM、KnS、T、C和D，n可用K、H或D，n=1- 256。为16位运算指令，占7个程序步。

    图4-71    ASCII→HEX指令的使用

    图4-72   校验码指令的使用

    以上PRUN、ASCII、HEX、CCD常应用于串行通信中，配合RS指令。

    (4)模拟量输入指令

    模拟量输入指令VRRD (P) (FNC85)是用来对FX2N - 8AV - BD模拟量的功能扩展板中的电位器数值进行读操作。

    示例及使用：如图4-73所示，当X0为ON时，读出FX2N - 8AV - BD中0号模拟量的值（由K0决定），将其送入D0作为T0的设定值。源操作数可取K、H，它用来指定模拟量口的编号，取值范围为0-7；目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。该指令只有16位运算，占5个程序步。

    图4-73    模拟量输入指令的使用

    (5)模拟量开关设定指令

    模拟量开关设定指令VRSC (P) (FNC86)的作用是将FX - 8AV中电位器读出的数四舍五入整量化后以0 -10之间的整数值存放在目标操作数中。它的源操作数[S.]可取K和H，用来指定模拟量口的编号，取值范围为0 -7;目标操作数[D.]的类型与VRRD指令相同。该指令为16位运算，占9个程序步。
