三菱PLC时间怎么输入指令

以计时指令为例：

1、我们以X0输入端作为计时开始信号，当PLC内部接收到计时信号时，位软元件X1接通，在左母线处直接输入“ldx0”即可在梯形图中输入。

2、我们以T0作为PLC内部计时器，此时应注意计时器的类型：T0～T199表示100ms通用定时器，T200～T2451表示0ms通用定时器，可以在输入信号后端输入“outt0k30”，k30表示3000ms，即3秒。

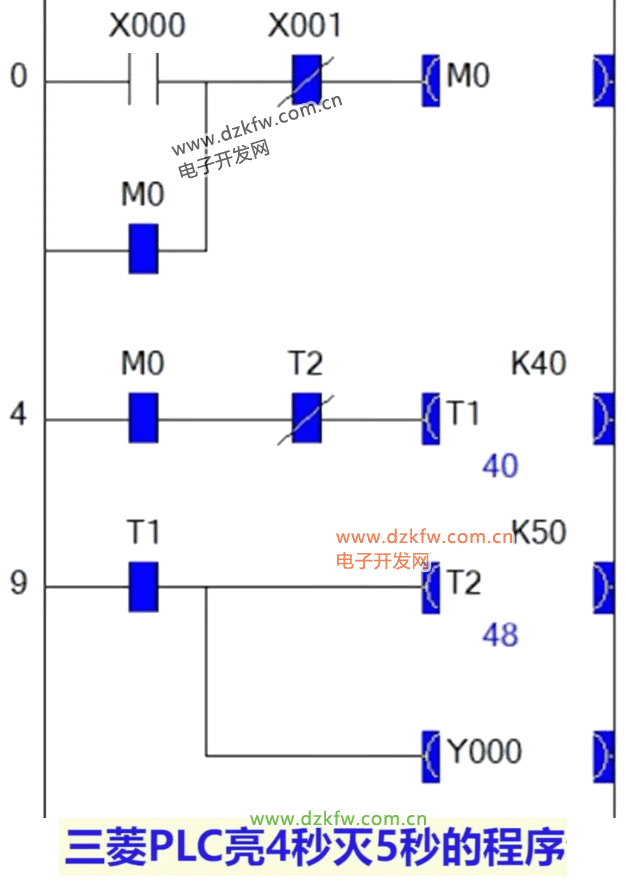

三菱PLC定时器的用法，三菱plc定时器T用法

3、当计时结束后需要有输出信号，这个输出信号可以控制外部设备也可以作为警示灯，我们以Y0做为输出。

4、当计时结束后如果不断开计时器也不复位，这时计时器将保持最后数值，我们可以增加复位指令对C0复位。完成后可以点击测试按钮进行仿真。

5、在逻辑测试对话框可以增加位元件监控画面，点击菜单的“软元件”然后选择“软元件窗口”选择X和Y，这时就可以对所编程序的输入和输出进行操作和监控。

6、在X输入对话框中，若点击一次输入按钮可以将输入自锁，点击两次自锁解除。当点击X0后等待3秒，这时Y0将输出。这时如果点击两次X1则可对计时器复位，复位后重新计时。

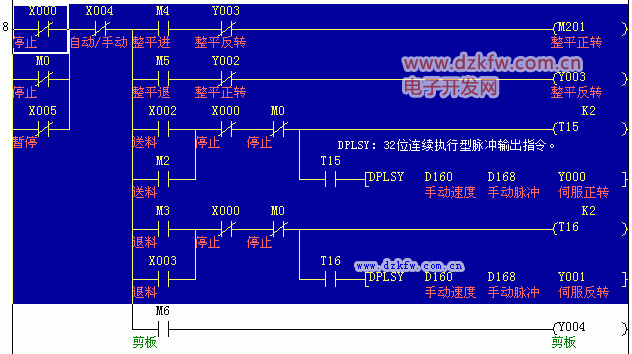

三菱plc延时指令的编写

在触摸屏上对应D128。输入你想要的数即可。这个是100MS为单位。

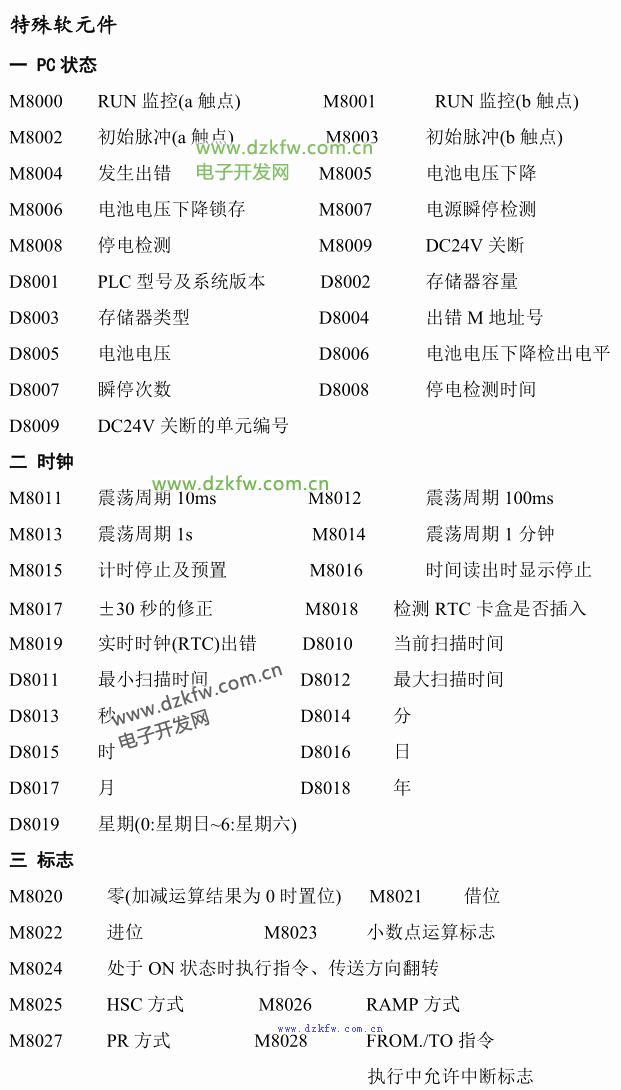

三菱plc特殊继电器、软元件M8000等
