三菱plc梯形图,三菱plc走马灯循环控制,三菱plc移位指令SFTLP和SFTRP指令

作者:佚名    文章来源:本站原创    点击数:438    更新时间:2025/4/12

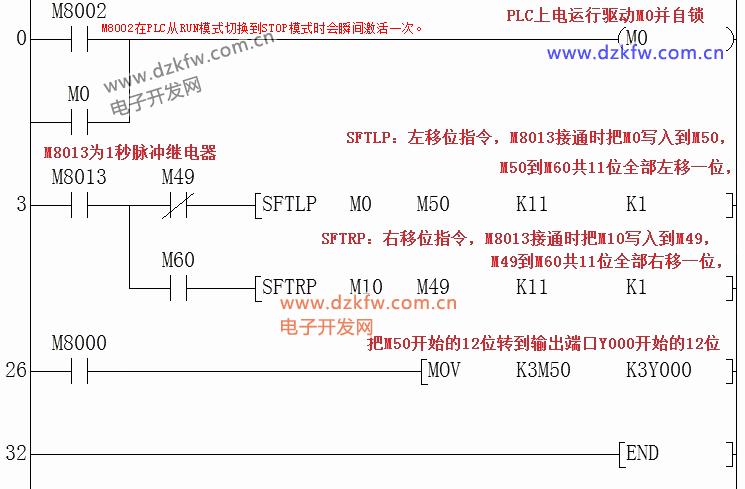

循环控制要求:有十个灯,要求从左到右依次点亮,全部点亮后,再从右到左一次熄灭,全部熄灭后又重新开始,如此循环,梯形图如下,然后详细解读一下梯形图!

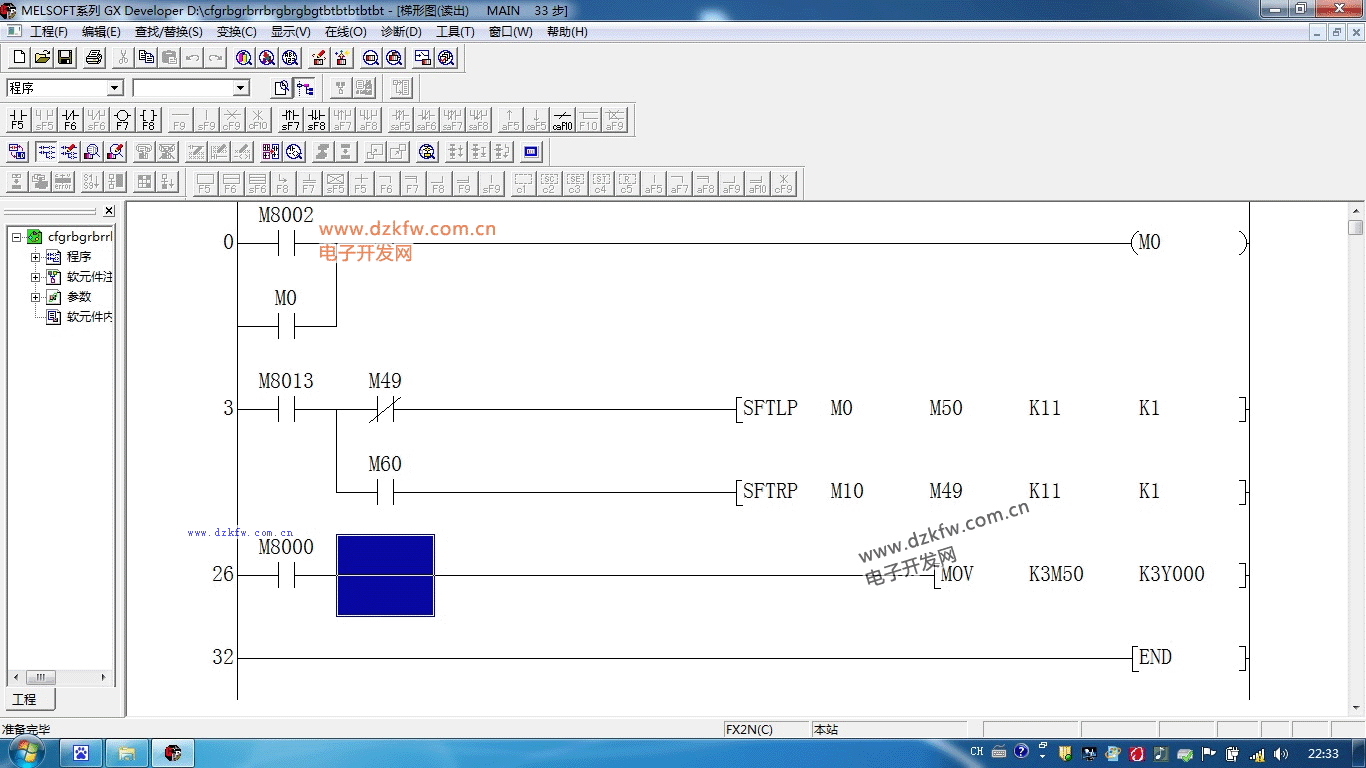

梯形图程序程序详解:  利用SFTLP和SFTRP指令,循环控制灯的亮灭



三菱plc梯形图,三菱plc走马灯梯形图,循环控制

三菱PLC移位指令分左移和右移,分别是SFTL和SFTR。而针对位的移位则是SFTLP和
SFTRP,前几天给学生讲这个指令时专门做了个跑马灯的例子,用的就是这个指令。
下面简单讲解一下SFTLP。

指令格式为 SFTLP M20 M0 K8 K1

SFTLP-对位进行左移;

M20--移进来的是“1”还是“0”得看M20的状态,M20通就是“1”,M20断就是“0”。

M0发生移位的首个内部继电器
K8--发生移位的内部继电器的个数,如果从M0开始,就是从M0到M7。

Kl-每次移位的个数,K1就表示每次移动1位。


那么移位脉冲在哪儿,就是梯形图中SFTLP指令前面的条件。比如前面加一个X0的开点,
那么X0每来一个脉冲,那么就发生一次移位。
