当基本单元上的点数不够用的时候，我们需要增加数字量扩展模块或是扩展单元，那么对于这些扩展模块或是扩展单元的地址如何分配呢？

　　对于地址的分配我们主要根据以下两点来进行地址分配：

　　1、输入输出编号(X、Y)以8进制数的形式进行分配，如：X0 ~X 7.X10~X17

……X70~X77，X100~X107，注意：没有X80~X87，X90 ~X97。对于输出的地址分配跟输入的地址分配是一样的方式的。

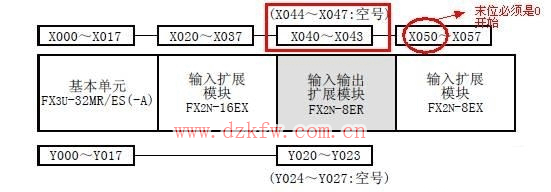

　　2、扩展了输入输出模块或是单元的编号的时候的地址分配接着前面的输入编号和输出编号， 分别分配各自的输入编号， 输出编号。但是， 末位数必须从0开始分配。比如说，前面的模块的地址分配到了X43，那么接下来的一个模块不能从X44开始，必须从X50开始。一定要确保末位数必须是从0开始。

　如图：
