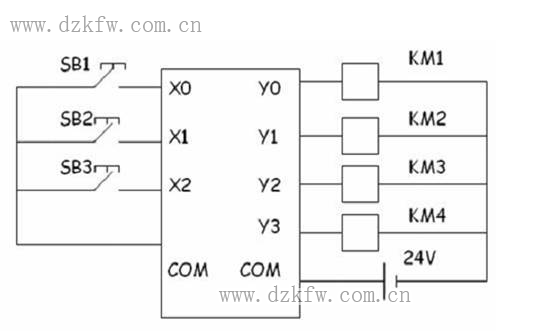

会员注册1、I/O接线图
2、PLC的输入输出地址分配表
输入：
X0-----SB1(启动）
X1-----SB2（停止）
X2-----SB3
输出：
Y0-----KM1
Y1-----KM2
Y2-----KM3
Y3-----KM4

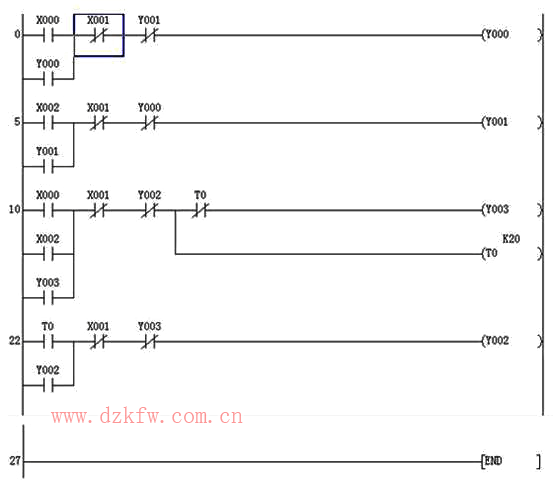

3、PLC的梯形图，三相异步电动机正反转梯形图

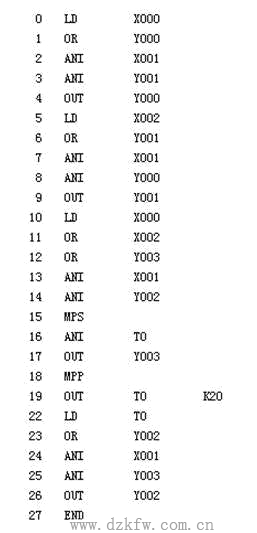

4、指令表
由PLC实现的三相异步电动机正反转控制线路
作者：佚名 文章来源：本站原创 点击数： 更新时间：2018-07-11
Tags：PLC梯形图,三相异步电动机,正反转
