会员注册具体控制方案设计如下：
1．输入/输出元件及控制功能
输入/输出元件及控制功能
|
|
PLC软元件 |
元件文字符号 |
元件名称 |
控制功能 |
|
输入 |
I0.0 |
SB1 |
按钮1 |
控制灯 |
|
I0.1 |
SB2 |
按钮2 |
控制灯 | |
|
I0.2 |
SB3 |
按钮3 |
控制灯 | |
|
I0.3 |
SB4 |
按钮4 |
控制灯 | |
|
输出 |
Q0.0 |
EL1 |
灯1 |
照明 |
|
Q0.1 |
EL2 |
灯2 |
照明 | |
|
Q0.2 |
EL3 |
灯3 |
照明 | |
|
Q0.3 |
EL4 |
灯4 |
照明 |
2．电路设计

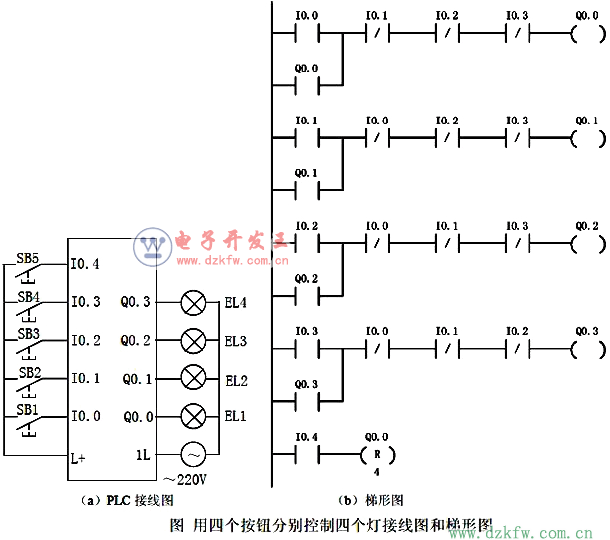

用四个按钮分别控制四个灯的接线图和梯形图，如下图所示。
3．控制原理
如上图（b）梯形图所示，例如：
● 当按下按钮SB1 时，梯形图中的I0.0 常开接点闭合，输出线圈Q0.0 得电自锁，EL1 灯亮。I0.0 常闭接点断开，其他输出线圈失电。
● 如再按下按钮SB2，梯形图中的I0.1 常闭接点断开，Q0.0 线圈失电，I0.1 常开接点闭合，输出线圈Q0.1 得电自锁，EL2 灯亮。
● 按下按钮SB5，I0.4 接点闭合，Q0.0～Q0.3 全部复位，灯全灭。
