PLC控制电动机正反转编程实例

作者:佚名    文章来源:本站原创    点击数:1680    更新时间:2018-08-13
1. 控制要求
     电动机可以正向旋转,也可以反向旋转。为避免改变旋转方向时,由于换相造成电源短路,要求电动机在正、反转状态转换前先停转,然后再换向起动。
2. I/O 分配
    输入信号: 正转起动按钮 SB1 — X0 ;
反转起动按钮 SB2 — X1 ;
停止按纽 SB3 — X2 ;
热继电器常闭触点 FR - X3
    输出信号: 正转交流接触器 KM1 — Y0 ;
反转交流接触器 KM2 — Y1 。

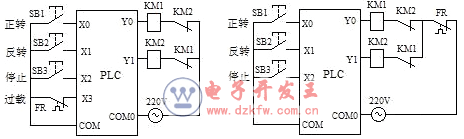

    其 I/O 接线图如下图所示, COM 和 COM0 分别为输入和输出信号的公共端。接触器 KM1 和 KM2 在输出电路中要互锁。
    若 plc 的输入点较富裕,则热继电器的常闭触点可占用 PLC 的输入点,见下图( a );若输入点较紧张,则热继电器的信号可不输入 PLC ,而直接接在 PLC 外部的控制电路中,见下图( b )。

PLC控制电动机正反转编程实例I/O接线图

( a ) 热继电器触点接入 PLC 中 ( b ) 热继电器触点不接入 PLC 中

图  电动机正反转控制 I/O 接线图

3. 程序设计
     电动机正反转控制程序如下图所示。

PLC控制电动机正反转编程实例

图 正反转程序


Tags:电动机正反转,PLC梯形图
