西门子PLC梯形图中线圈的编写要求

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-23
西门子plc梯形中,线圈仅能画在同一行所有触点的最右边,而且,由于线圈输出作为逻辑结果必有条件,体现在梯形图中时,线圈与左母线之间必须有触点,如图所示。

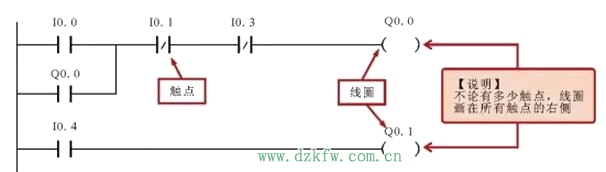

西门子plc梯形图中线圈的编写原则
图   西门子plc梯形图中线圈的编写原则

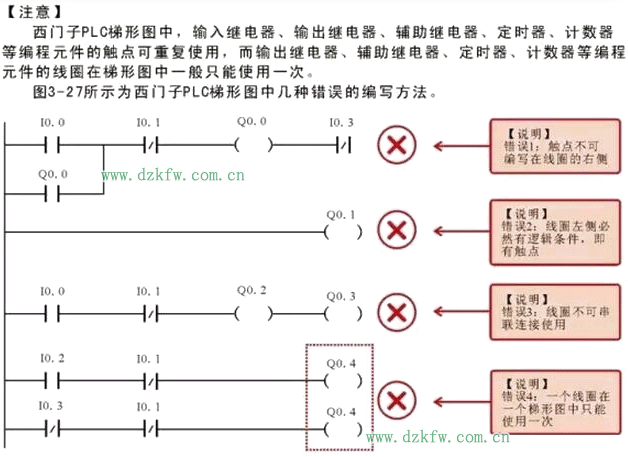

plc梯形图中线圈的编写规则
