利用时钟指令可以实现调用系统实时时钟或根据需要设定时钟，这对控制系统运行的监视、运行记录及和实时时间有关的控制等十分方便。时钟指令有两条：读实时时钟和设定实时时钟。指令格式如表6-18所示。
表6-18  读实时时钟和设定实时时钟指令格式

LAD	STL	功能说明
	TODR   T	读取实时时钟指令：系统读取实时时钟当前时间和日期，并将其载入以地址T起始的8个字节的缓冲区
	TODW  T	设定实时时钟指令：系统将包含当前时间和日期以地址T起始的8个字节的缓冲区装入PLC的时钟
输入／输出T的操作数： VB, IB, QB, MB, SMB, SB, LB, *VD, *AC, *LD；数据类型：字节

指令使用说明：
（1）8个字节缓冲区（T）的格式如表6-19所示。所有日期和时间值必须采用BCD码表示，例如：对于年仅使用年份最低的两个数字，16#05代表2005年；对于星期，1代表星期日，2代表星期一，7代表星期六，0表示禁用星期。
表6-19   8字节缓冲区的格式

地址	T	T+1	T+2	T+3	T+4	T+5	T+6	T+7
含义	年	月	日	小时	分钟	秒	0	星期
范围	00～99	01～12	01～31	00～23	00～59	00～59		0～7

（2）S7-200西门子plc CPU不根据日期核实星期是否正确，不检查无效日期，例如2月31日为无效日期，但可以被系统接受。所以必须确保输入正确的日期。
（3）不能同时在主程序和中断程序中使用TODR/TODW指令，否则，将产生非致命错误（0007），SM4.3置1。
（4）对于没有使用过时钟指令或长时间断电或内存丢失后的PLC，在使用时钟指令前，要通过STEP-7软件“PLC”菜单对PLC时钟进行设定，然后才能开始使用时钟指令。时钟可以设定成与PC系统时间一致，也可用TODW指令自由设定。

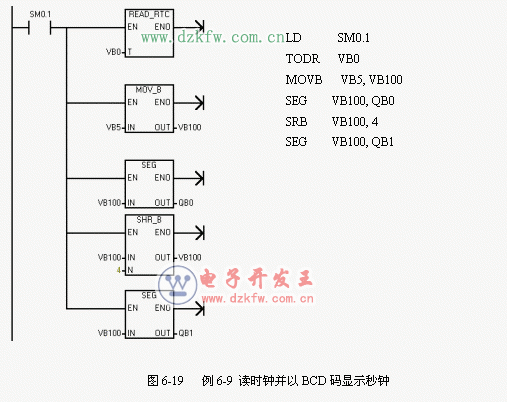

【例6-9】编写程序，要求读时钟并以BCD码显示秒钟。程序如图6-19 所示。
说明：时钟缓冲区从VB0开始，VB5中存放着秒钟，第一次用SEG指令将字节VB100的秒钟低四位转换成七段显示码由QB0输出，接着用右移位指令将VB100右移四位，将其高四位变为低四位，再次使用SEG指令，将秒钟的高四位转换成七段显示码由QB1输出。

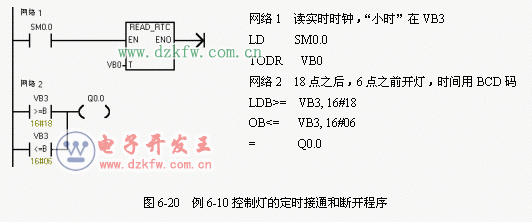

【例6-10】编写程序，要求控制灯的定时接通和断开。要求18：00时开灯，06：00时关灯。时钟缓冲区从VB0开始。程序如图6-20所示。
