【图解】常用继电器电路与PLC梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-27

常用继电器控制电路与相应PLC梯形图解说

一.点动电路
功能介绍:顾名思义:点则动,松则不动,即按下按钮开,松开按钮停

点动的三种方式

灯泡点动的工作原理示意图
图2-1给出了三种形式的点动。

plc启动的示意图

plc时序图实例
二、带停止的自动保持电路
  1、功能介绍:为保持电路状态的一种基本形式,主要用于保持外部信号状态

继电器原理图,和等效的plc梯形图
  2、工作原理

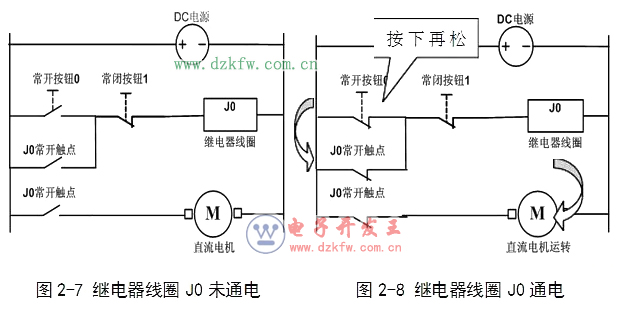

  开机 = 按下常开按钮0 → 继电器线圈J0得电 → J0常开主触点闭合 → 电机得电开机、同时J0常开辅助触点自锁 → 电机继续运行,如图2-8。

  停机 = 按下常闭按钮1 → 继电器线圈J0失电、同时J0辅助触点断开→ 电机失电停机,如图2-7。

  3、电路应用

  下面我们对继电器线圈未通电和通电前后进行比较:

plc继电器线圈未通电和通电前后进行比较

  从图中可以看出自保持电路可用于长动控制,典型的像电动机的控制,其他的需要按下按钮后就一直运行的控制对象也可以用此电路进行控制。
