梯形图为二次世界大战期间所发展出来的自动控制图形语言，是历史最久、使用最广的自动控制语言，最初只有A（常开）接点、B（常闭）接点、输出线圈、定时器、计数器等基本机构装置（今日仍在使用的配电盘即是），直到可程控器PLC出现后，梯形图之中可表示的装置，除上述外，另增加了诸如微分接点、保持线圈等装置以及传统配电盘无法达成的应用指令，如加、减、乘及除等数值运算功能。

梯形图工作原理

无论传统梯形图或PLC梯形图其工作原理均相同，只是在符号表示上传统梯形图比较接近实体的符号表示，而PLC则采用较简明且易于计算机或报表上表示的符号表示。在梯形图逻辑方面可分为组合逻辑和顺序逻辑两种，分述如下：

1.组合逻辑：

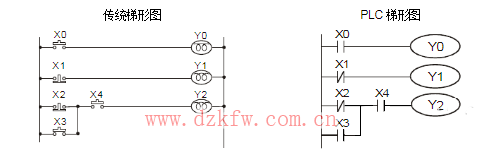

分别以传统梯形图及PLC梯形图表示组合逻辑的范例。

行1：使用一常开开关X0（NO：Normally Open）亦即一般所谓的〝A〞开关或接点。其特性是在平常（未按下）时，其接点为开路（Off）状态，故Y0不导通，而在开关动作（按下按钮）时，其接点变为导通（On），故Y0导通。

行2：使用一常闭开关X1（NC：Normally Close）亦即一般所称的〝B〞开关或接点，其特性是在平常时，

其接点为导通，故Y1导通，而在开关动作时，其接点反而变成开路，故Y1不导通。

行3：为一个以上输入装置的组合逻辑输出的应用，其输出Y2只有在X2不动作或X3动作且X4为动作时才会导通。

2.顺序逻辑：

顺序逻辑为具有反馈结构的回路，亦即将回路输出结果送回当输入条件，如此在相同输入条件下，会因前次状态或动作顺序的不同，而得到不同的输出结果。

分别以传统梯形图及PLC梯形图表示顺序逻辑的范例。

在此回路刚接上电源时，虽X6开关为On，但X5开关为Off，故Y3不动作。在启动开关X5按下后，Y3动作，一旦Y3动作后，即使放开启动开关（X5变成Off）Y3因为自身的接点反馈而仍可继续保持动作（此即为自我保持回路），其动作可以下表表示：

由上表可知在不同顺序下，虽然输入状态完全一致，其输出结果也可能不一样，如表中的动作顺序1和3其X5和X6开关均为不动作，在状态1的条件下Y3为Off，但状态3时Y3却为On，此种Y3输出状态送回当输入（即所谓的反馈）而使回路具有顺序控制效果是梯形图回路的主要特性。在本节范例中仅列举A、B接点和输出线圈作说明，其它装置的用法和此相同。

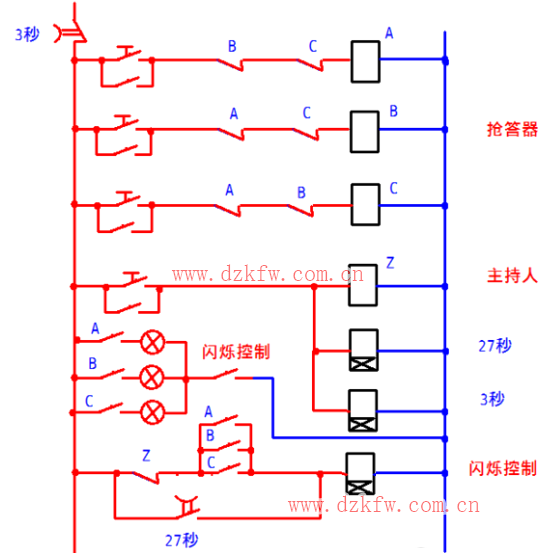

三人抢答器功能

主持人按下开始按钮后才能抢答，在主持人按下按钮前抢答则视为违规然后有灯以一秒的频率闪烁。抢到后的选手在主持人按下答题按钮后开始答题。三十秒内答题完毕，最后三秒会有指示灯以一秒的频率闪烁。

三人抢答器plc梯形图
