西门子PLC梯形图中触点的编写原则要求

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-23
在西门子plc梯形图中,触点的编写方法、排列顺序对程序执行可能会带来很大的影响,有时甚至会使程序无法运行,因此需要采取正确方法的进行编写。

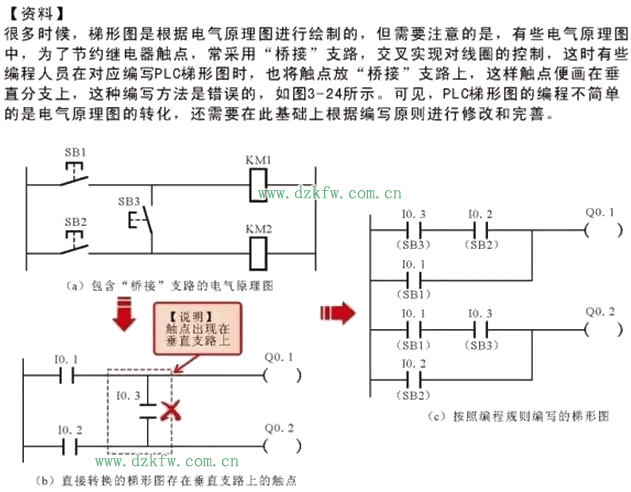

触点应画在梯形图的水平线上,所有触点均位于线圈符号的左侧,且应根据控制要求遵循自左至右、自上而下的原则,如图所示。

西门子plc梯形图中触点的编写原则
图  西门子plc梯形图中触点的编写原则

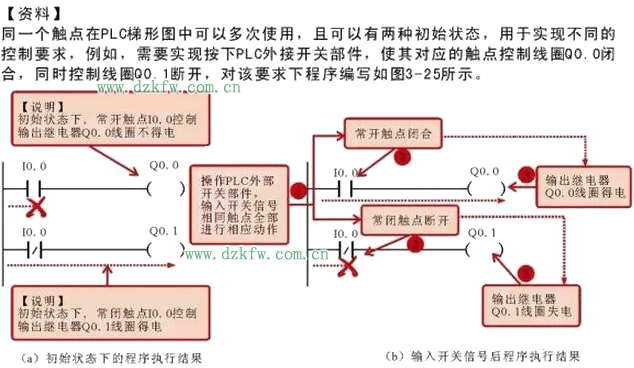

西门子plc梯形图中触点的编写原则实例

西门子PLC梯形图中触点的编写原则要求
