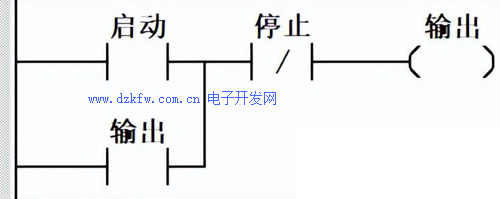

一、起保停程序梯形图编程



运行原理：第一个扫描周期当启动接通时，输出接通；第二个扫描周期通过输出，实现保持住输出；按下停止，程序段断开，输出为0

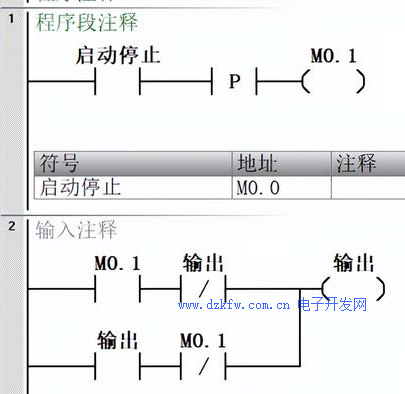

二、一键启停程序



运行原理：当第一次按下启动停止时，因上升沿产生一个信号接通M0.1,通过M0.1接通第二个程序段中的输出，此时第一周期完成以后M.01断开，第三个扫描周期及以后通过输出保持住；再按一次启动停止，M0.1有信号，输出断开；再次按下启动停止，输出接通......

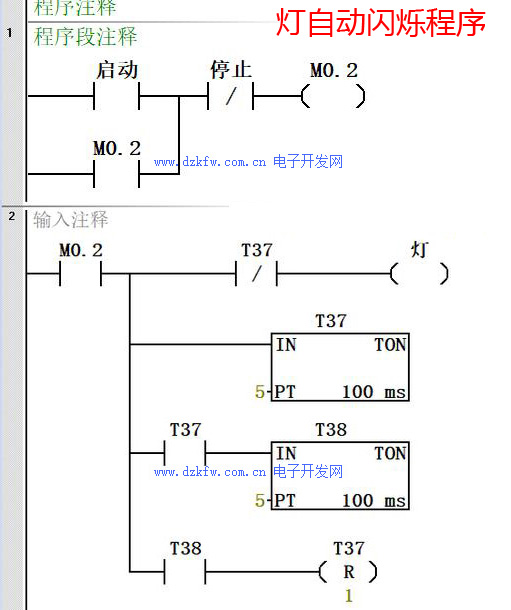

三、灯自动闪烁程序

控制原理：按下启动，M0.2有信号，灯亮，T37开始计时，当T37当前值等于预设值时，T37常闭接通，灯灭，T38开始计时，当T38当前值等于预设值时，复位T37,灯亮，如此循环；当按下停止，灯灭，停止闪烁。

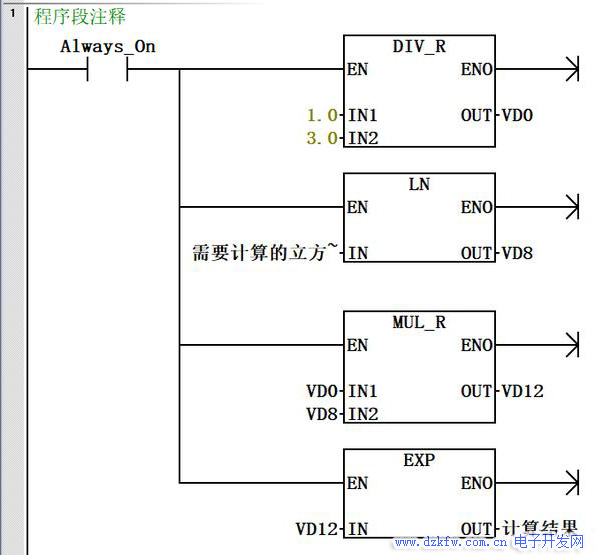

四、立方根计算程序

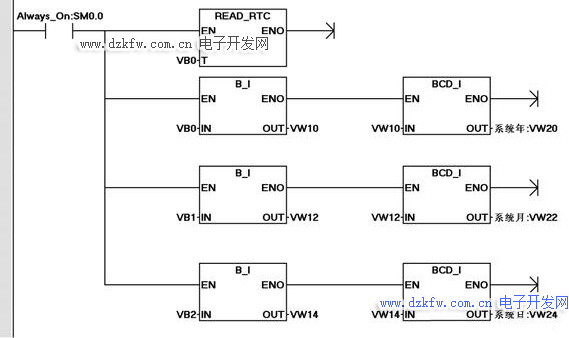

五、PLC内部时间读取程序

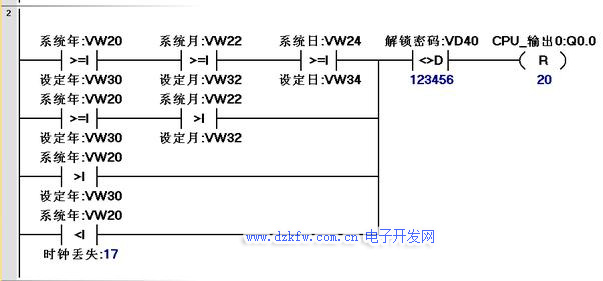

六、定时锁机程序

平时能够用得上的功能程序还有很多，只要我们把这些程序记住，或者将这些程序设置为库文件，那下次再用到的时候，直接调用即可，方便快捷。
