plc编程入门梯形图实例详解:左母线、触点、线圈、功能块

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-04

plc梯形图语言直接来源于传统的继电器控制系统,其符号及规则充分体现了电气技术人员的读图及思维习惯,简洁直观,即使没有学过计算机技术的人也很容易接受。
下面以梯形图为例,说明梯形图的编制方法,梯形图入门。

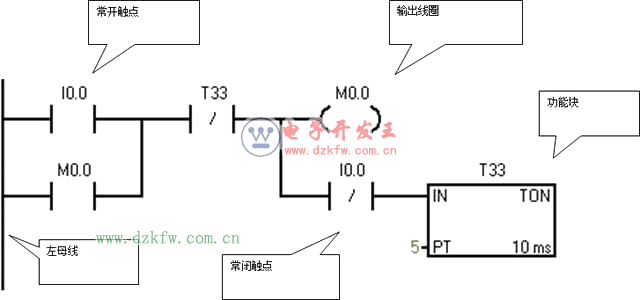

plc编程入门梯形图实例详解
1.左母线
在梯形图程序的左边,有一条从上到下的竖线,称为左母线。所有的程序支路都连接在左母线上,并起始于左母线。
左母线上有一个始终存在,由上而下从左到右的电流(能流),称为假象电流。触点导通“能流”通过,触点断开,“能流”不能通过。今后我们将利用能流概念进行梯形图程序的分析。
2.触点
触点符号代表输入条件如外部开关,按钮及内部条件等。bit位对应PLC内部的各个编程元件,该位数据(状态)为1时,表示“能流”能通过,即该点接通。由于计算机读操作的次数不受限制,用户程序中,常开触点,常闭触点可以使用无数次。
3.线圈
线圈表示输出结果,通过输出接口电路来控制外部的指示灯、接触器等。线圈左侧接点组成的逻辑运算结果为1时,“能流”可以达到线圈,使线圈得电动作,PLC将bit位地址指定的编程元件置位为1;逻辑运算结果为0,线圈不通电,编程元件的位置0。即线圈代表PLC对编程元件的写操作。PLC采用循环扫描的工作方式,所以在用户程序中,每个线圈只允许使用一次。
4.功能块
功能块代表一些较复杂的功能。如定时器、计数器或数据传输指令等。当“能流”通过功能块时,执行功能块的功能。
以上四个按照需求进行逻辑编辑,及为plc的编制方法,当然实用程序的编制,需要一定的技术底蕴,但是基本方法就是如上。
