PLC梯形图编程的规则

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-04-13

    尽管梯形图与继电器电路图在结构形式、元件符号及逻辑控制功能等方面相类似,但它们又有许多不同之处,plc梯形图有自己的编程规则。

    1)每一逻辑行总是起于左母线,最后终止于线圈或右母线(右母线可以不画出),如图1所示。

    2)无论选用哪种机型的PLC,所用元件的编号必须在该机型的有效范围内。例如西门子S7- 300 PLC中没有M99000.0。

梯形图

    图1    梯形图

    a)错误b)正确

    3)梯形图中的触点可以任意串联或并联,但继电器线圈只能并联而不能串联。

    4)触点的使用次数不受限制。例如,辅助继电器M0.0可以在梯形图中出现无限制的次数,而实物继电器的触点一般少于8对,只能用有限次。

    5)在梯形图中同一线圈只能出现一次。如果在程序中,同一线圈使用了两次或多次,称为“双线圈输出”。对于“双线圈输出”,有些PLC将其视为语法错误,绝对不允许(如三菱FX系列PLC);有些PLC则将前面的输出视为无效,只有最后一次输出有效(如西门子PLC);而有些PLC在含有跳转指令或步进指令的梯形图中允许双线圈输出。

    6)西门子PLC的梯形图中不能出现Ⅰ线圈。

    7)对于不可编程的梯形图必须经过等效变换,变成可编程梯形图。

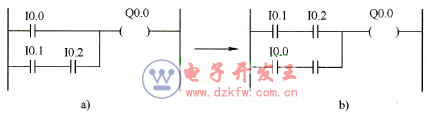

    8)在有几个串联电路相并联时,应将串联触点多的回路放在上方,归纳为“多上少下”的原则,如图2所示。在有几个并联电路相串联时,应将并联触点多的回路放在左方,归纳为“多左少右”原则,如图3所示。因为这样所编制的程序简洁明了,语句较少。但要注意图2a和图3a的梯形图逻辑上是正确的。

 梯形图

    图2    梯形图

    a)不合理b)合理

    9) PLC的输入端所连的电器元件通常使用常开触点,即使与PLC对应的继电器一接触器系统原来使用的是常闭触点,改为PLC控制时也应转换为常开触点。如图4所示为继电器接触器系统控制的电动机的起/停控制,如图5所示为电动机的起/停控制的梯形图。可以看出:继电器一接触器系统原来使用常闭触点SB1和FR,改用PLC控制时,则在PLC的输入端变成了常开触点。

梯形图

    图3    梯形图

    a)不合理b)合理

电动机起/停控制图

    图4    电动机起/停控制图

电动机起/停控制的梯形图

    图5   电动机起/停控制的梯形图

    图5的梯形图中I0.1和I0.2用常闭触点,否则控制逻辑不正确。若读者一定要让PLC的输入端的按钮为常闭触点输入也可以(一般不推荐这样使用),但梯形图中I0.1和I0.2要用常开触点,对于急停按钮必须使用常闭触头,若一定要使用常开触头,从逻辑上讲是可行的,但在某些情况下,有可能急停按钮不起作用而造成事故,这是读者要特别注意的。另外,一般不推荐将热继电器的常开触点接在PLC的输入端,因为这样做占用了宝贵的输入点,最好将热继电器的常闭触点接在PLC的输出端,与KM的线圈串联。

Tags:梯形图编程,编程规则
