西门子plc S7-200PLC采用modbus RTU轮询读和写信息_MBUS_CTRL和MBUS_MSG指令用法

作者:佚名    文章来源:本站原创    点击数:3243    更新时间:2023/4/14

一、程序功能介绍

这次写的程序的功能:从两个外设轮询读取信息,如果按键A按下,则对外设1和外设6写信息;如果按键B按下,则对外设2和外设6写信息。
做这种与外设通信的程序,建议一定要把它和主程序分离开来,单独写子程序,符号表,与主程序只有必要的几个通信数据传递,便于后期更换设备维护程序。
关于Modbus RTU通信的调试可以参考这篇博客:Modbus RTU通信调试经验整理
也可以搜索S7-200 SMART PLUS 2.4.chm这篇文档,是S7-200的技术参考,可以在西门子官网下载

二、程序与说明

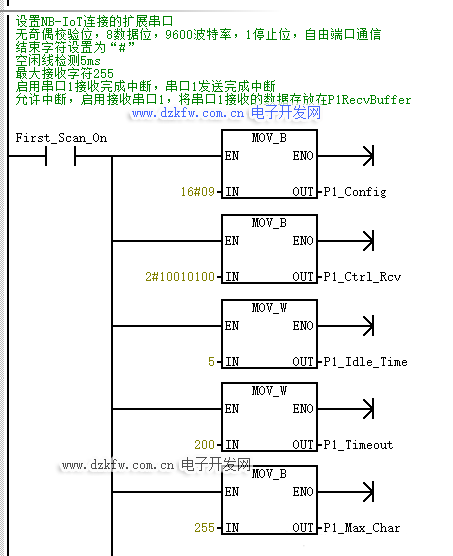

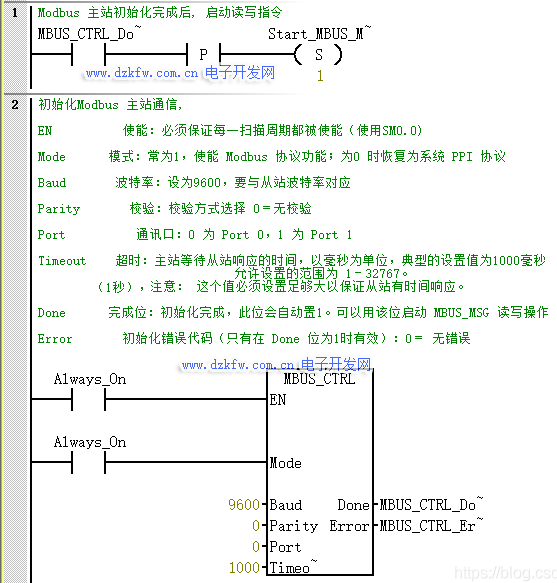

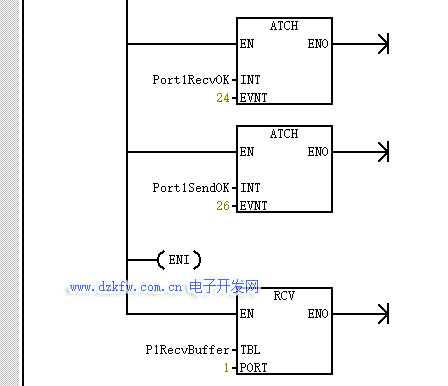

1、初始化

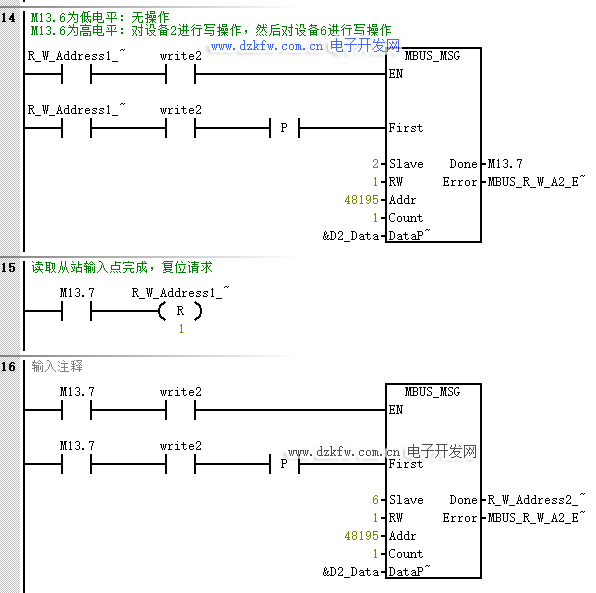

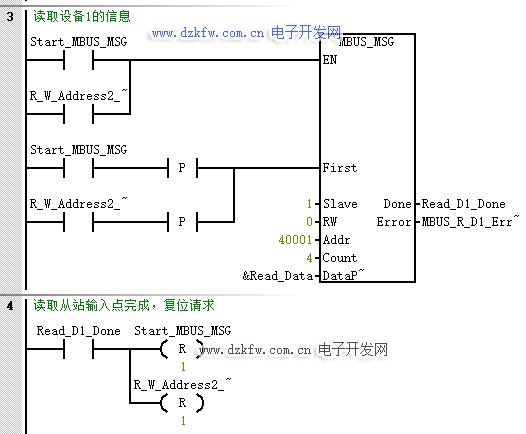

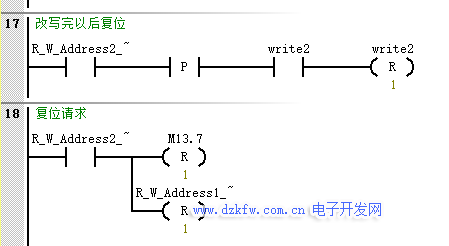

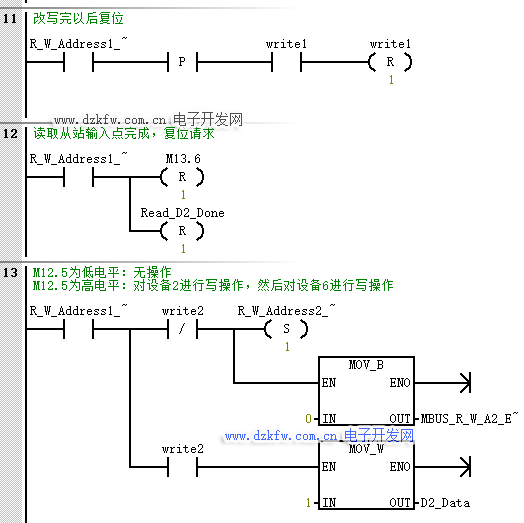

2、轮询通信主程序
