两台S7-200通过Modbus实现通讯
从站设置:
需要使用MBUS_INIT、MBUS_SLAVE即可;

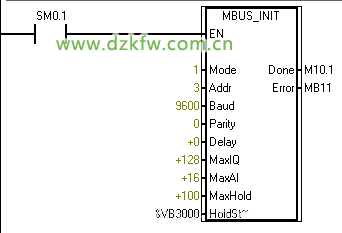

MBUS_INIT指令被用于启用和初始化或禁止Modbus通讯。(这一步在程序的前面,配置类的程序基本都放在程序前面)。在S7-200中,通讯的程序块调用都需要设定完成为,确保通讯的完整性,只有把完整的数据格式发送或接收,才可以实现通讯,因此完成位是必须要有的。在每次扫描且EN输入打开时执行该指令。应当在每次通讯状态改变时执行 MBUS_INIT指令。一般程序设计仅在首次扫描时执行。功能块图如下:
MODE:模式选择位,1表示将port0指定给Modbus协议并启用协议;0表示将port0指定给PPI;
!!!注意:指定给Modbus后,该端口不可以下载上传程序,因此在程序设计中,可以加入控制位,串联给I点即可,例程中未加入,可以自己尝试;
Addr:从站地址1~247;
Baud:波特率设置1200、2400、4800、9600、19200、38400、57600或 115200;
Parity:校验位0- 无校验,1- 奇数校验,2- 偶数校验;
Delay:时延,通过将指定的毫秒数增加至标准 Modbus信息超时的方法延长标准Modbus信息结束超时条件。该参数的典型数值在有线网络上应为 0。如果您在使用带有纠错功能的调制解调器,将时延设为50至100毫秒的数值。如果您在使用扩展频谱无线电,将时延设为10至100毫秒的数值。数值可以是0至32767毫秒。
MaxIQ:参数将供 Modbus地址 00xxxx 和 01xxxx 使用的I和Q点数设为0至128之间的数值。数值0禁止所有向输入和输出的读取。建议使用的MaxIQ数值是128,该数值可在S7-200中存取所有的I和Q点。
MaxAI:参数将供 Modbus地址 03xxx 使用的字输入(AI)寄存器数目设为0至32之间的数值。数值0禁止模拟输入的读数。建议使用的 MaxAI数值如下,这些数值可允许存取所有的S7-200模拟输入。0 用于 CPU 221,16 用于 CPU 222,32 用于 CPU 224、 226 和 226XM;
MaxHold:参数设定供 Modbus地址04xxx使用的V内存中的字保持寄存器数目。例如,为了允许主设备存取200字节的V内存,将MaxHold设为100个字的数值(保持寄存器);
HoldStart: 参数是V内存中保持寄存器的起始地址。该数值一般被设为VB0,因此 HoldStart 参数被设为&VB0(VB0地址)。其他V内存地址可指定为保持寄存器的起始地址,以便在项目的其他地方使用VB0。Modbus主设备可存取V内存MaxHold个字数,从 HoldStart开始。
Done:完成标志位;
Error:错误代码,字节;

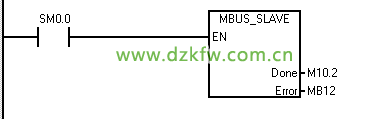

MBUS_SLAVE 指令被用于为Modbus主设备发出的请求服务,并且必须在每次扫描时执行,以便允许该指令检查和回答Modbus请求。在每次扫描且EN输入开启时执行该指令。MBUS_SLAVE指令无输入参数。当MBUS_SLAVE指令对Modbus请求作出应答时, " 完成"输出打开。如果没有需要服务的请求时, "完成"输出关闭。"错误"输出包含执行该指令的结果。该输出只有在"完成"打开时才有效。如果"完成"关闭,错误参数不会改变。
通俗讲法:将程序写在这个地方就可以了。

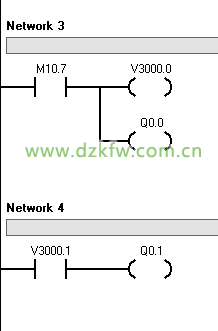

测试Network程序:
主站设置:
主站的设置通过MBUS_CTRL和MBUS_MSG子程序实现通讯;

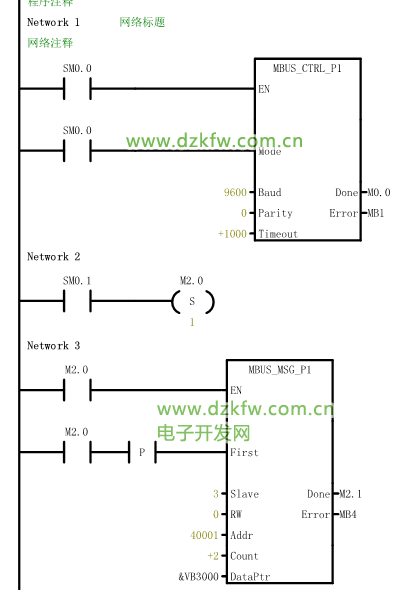

MBUS_CTRL如下
Mode模式:为 1 时,使能 Modbus 协议功能;为 0 时恢复为系统 PPI 协议
Baud波特率:支持的通讯波特率为1200,2400,4800,9600,19200,38400,57600,115200。
Parity校验:校验方式选择
0=无校验
1=奇较验
2=偶较验
Timeout超时:主站等待从站响应的时间,以毫秒为单位,典型的设置值为 1000 毫秒(1 秒),允许设置的范围为 1 - 32767。
注意: 这个值必须设置足够大以保证从站有时间响应。
Done完成位:初始化完成,此位会自动置1。可以用该位启动 MBUS_MSG 读写操作(见例程)
Error初始化错误代码(只有在 Done 位为1时有效):
0= 无错误
1= 校验选择非法
2= 波特率选择非法
3= 模式选择非法
MBUS_MSG:
EN使能:同一时刻只能有一个读写功能(即 MBUS_MSG)使能
注意:建议每一个读写功能(即 MBUS_MSG)都用上一个 MBUS_MSG 指令的 Done 完成位来激活,以保证所有读写指令循环进行(见例程)。
First读写请求位:每一个新的读写请求必须使用脉冲触发
Slave从站地址:可选择的范围 1 - 247
RW从站地址:0 = 读, 1 = 写
注意:
1. 开关量输出和保持寄存器支持读和写功能
2. 开关量输入和模拟量输入只支持读功能
Addr读写从站的数据地址:
选择读写的数据类型
00001 至 0xxxx - 开关量输出
10001 至 1xxxx - 开关量输入
30001 至 3xxxx - 模拟量输入
40001 至 4xxxx - 保持寄存器
Count数据个数
通讯的数据个数(位或字的个数)
注意: Modbus主站可读/写的最大数据量为120个字(是指每一个 MBUS_MSG 指令)
DataPtr数据指针:1. 如果是读指令,读回的数据放到这个数据区中
2. 如果是写指令,要写出的数据放到这个数据区中
Done完成位读写功能完成位
Error错误代码:
只有在 Done 位为1时,错误代码才有效
0 = 无错误
1 = 响应校验错误
2 = 未用
3 = 接收超时(从站无响应)
4 = 请求参数错误(slave address, Modbus address, count, RW)
5 = Modbus/自由口未使能
6 = Modbus正在忙于其它请求
7 = 响应错误(响应不是请求的操作)
8 = 响应CRC校验和错误
-
101 = 从站不支持请求的功能
102 = 从站不支持数据地址
103 = 从站不支持此种数据类型
104 = 从站设备故障
105 = 从站接受了信息,但是响应被延迟
106 = 从站忙,拒绝了该信息
107 = 从站拒绝了信息
108 = 从站存储器奇偶错误
常见的错误:
- 如果多个 MBUS_MSG 指令同时使能会造成 6 号错误
- 库存储区被程序其它地方复用,有时也会造成6 号错误
- 从站 delay 参数设的时间过长会造成主站 3 号错误
- 从站掉电或不运行,网络故障都会造成主站 3 号错误

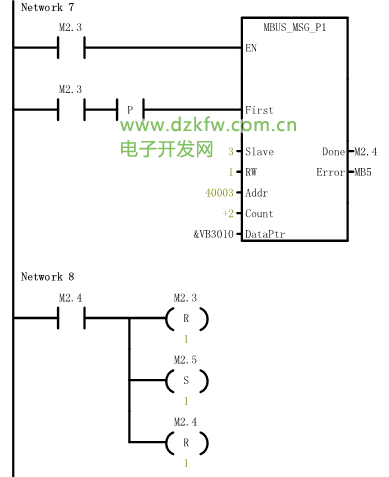

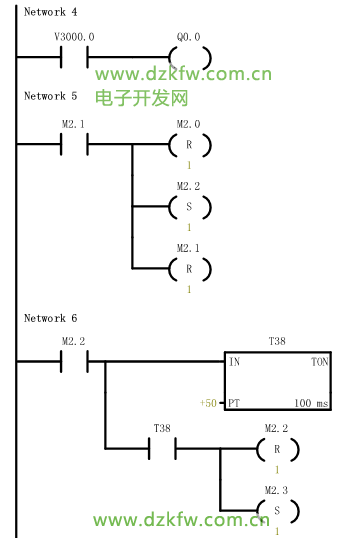

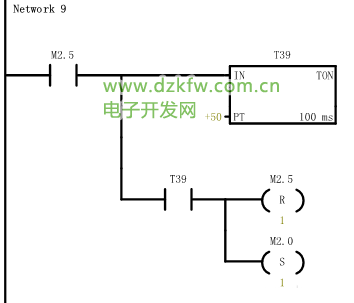

例程:
