西门子plc有记忆接通延时定时器指令的用法举例 梯形图实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-18

有关西门子plc有记忆接通延时定时器指令的用法,有记忆接通延时定时器的当前值可以记忆,TONR定时器只能用复位指令进行复位操作,使当前值清零。

西门子plc有记忆接通延时定时器指令

定时器用于对许多间隔的累计定时,工作原理与接通延时定时器基本相同。

区别在于:有记忆接通延时定时器的当前值是可以记忆的。

上电周期或首次扫描时,定时器位为0 (OFF),当前值保持。

使能输入IN接通时(由0变为1),定时器位为OFF,当前值从保持值开始累计计数时间。

使能输入IN断开(IN由1变为0),定时器位和当前值保持最后状态。西门子plc有记忆接通延时定时器指令

使能输入再次接通时,当前值从上次的保持值继续计数,当累计当前值达到预设值时,定时器位为1 (ON),当前值连续计数到32 767,才停止计时。

指令格式:TONR Txxx,PT

例子:TONR T20,63,TORN为定时器标示符,Tn为定时器编号,IN为启动电平输入端,PT为时间设定值输入端。

有记忆接通延时计时器指令TONR

有记忆接通延时计时器指令

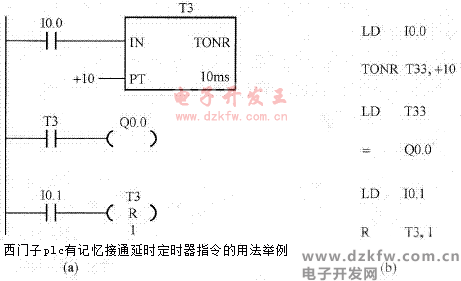

西门子plc有记忆接通延时定时器指令的用法举例

(a)梯形图;(b)语句表;

注意,TONR定时器只能用复位指令进行复位操作,使当前值清零。有记忆接通延时定时器指令使用实例。
