(1)格式：整数乘法指令(MUL_I)和整数除法指令(DIV_I)的梯形图如图6-10所示。


    图6-10    整数乘法指令(MUL_I)和除法指令(DIV_I)的梯形图

(2)功能：当使能输入(EN)有效时，整数乘法指令MUL_I将两个16位整数IN1和IN2相乘，产生一个16位的结果存放在OUT中，如果运算结果超出16位，则溢出标志SM1.1被置位。整数除法指令DIV_I将两个1 6位整数IN1和IN2相除(IN1/IN2)，产生一个16位的商存放在OUT中，不保存余数。当乘法运算发生溢出时，运算结果不输出，同时将SM1.0和SM1.2置0。除数为0时，源操作数不变。

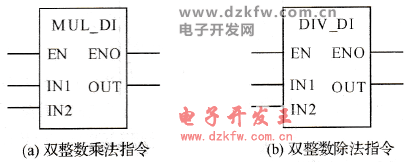

    图6-11    双整数乘法和双整数除法指令的梯形图
