梯形图与功能块图(Function Block Diagram)程序设计语言举例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-15

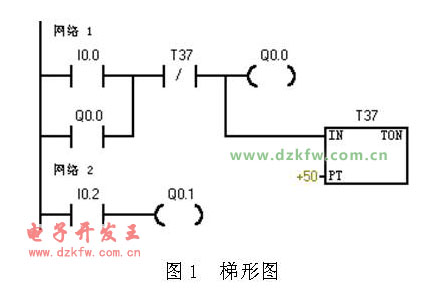

功能块图程序设计语言是采用逻辑门电路的编程语言,有数字电路基础的人很容易掌握。功能块图指令由输入、输出段及逻辑关系函数组成。用STEP7-Micro/Win32编程软件将图1所示的梯形图转换为FBD程序,如图2所示。方框的左侧为逻辑运算的输入变量,右侧为输出变量,输入输出端的小圆圈表示“非”运算,信号自左向右流动。
